Arduino UNO basado en controlador de pantalla de LED de HUB75 (2 / 8 paso)

Paso 2: La Junta

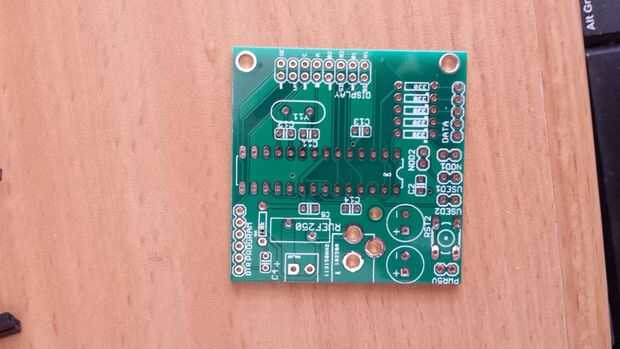

Como se puede ver no es interfaz USB a bordo, por lo que tendrá algún cable USB a serial para subir bocetos. Estoy usando SparkFun FTDI Breakout básica - 5V

Uso de jumpers puede configurarse para paneles con 3 bits de dirección de fila (A, B, C generalmente 16 x 32) o paneles con cuatro bits de 32 paneles de dirección (A, B, C, D) generalmente 32 x o mayor

Para paneles con 3 bits de dirección de la fila deberá corto NOD1, puente de NOD2 como usted puede ver en imagen

Para paneles con 4 bits de la dirección de la fila deberá retirar puentes de NOD1, NOD2 y ponerlos en USED1, utiliza2 encabezados.

No es regulador de voltaje a bordo. Por favor utilice fuente de alimentación 5V buena. Para panel de 16 x 32 necesita sobre 2A fuente de alimentación. Para el 32 x 32 panel necesita sobre 3A fuente de alimentación.

Conecte la fuente de alimentación 5V solamente a conector de barril. El conector en la esquina inferior izquierda es para los dispositivos externos conectados como RTC, sensores etc.. Los rastros a bordo para este conector demasiado estrecho para 2A necesario para matriz de LED!
