Arduino UNO basado en controlador de pantalla de LED de HUB75 (3 / 8 paso)

Paso 3: Interfaz de HUB75

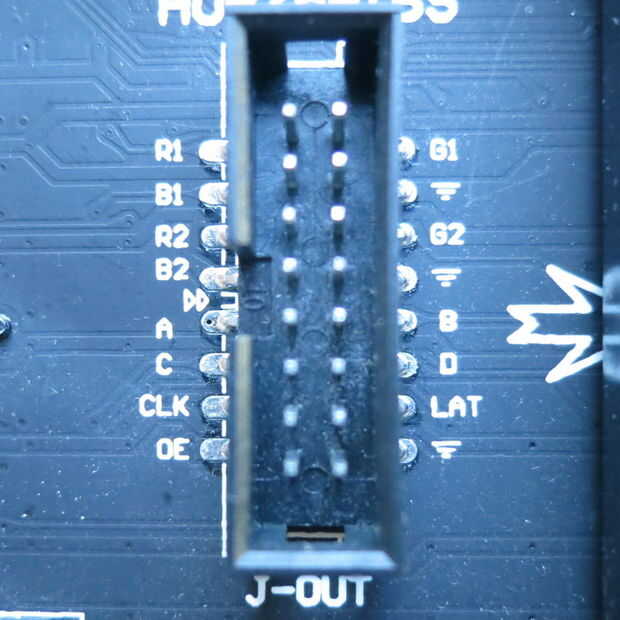

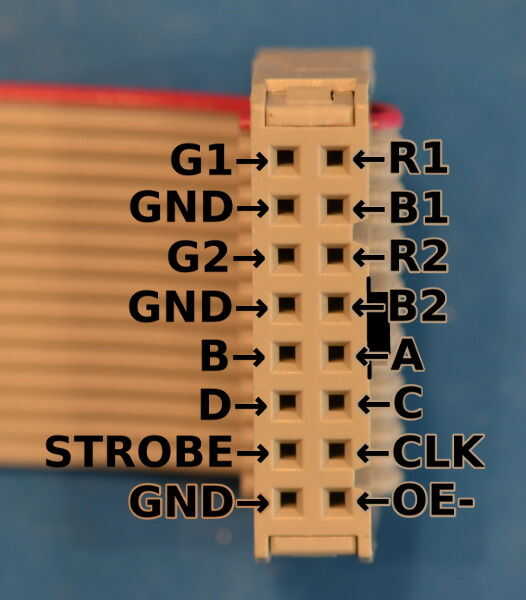

Interfaz HUB75 para lote de pantallas LED. Es par de enlaces si quieres aprender sobre él.

Es ligeras diferencias entre los paneles, pero para paneles usados por Adafruit y muchos otros, básicamente se necesita es hacer fluir para operar la pantalla:

1. reloj en datos para la fila completa (uso R1, G1, B1, R2, G2 y B2 para datos CLK para el reloj)

2. OE alta

3. Seleccione la dirección de la línea (A, B, C, D)

4. LAT alta

5. baja LAT

6. OE baja

Repita para cada línea

Vea el paso
