ARDUINO UNO - Commom ánodo RGB LED 3-color parpadeo utilizando código Simple (2 / 3 paso)

Paso 2: El circuito

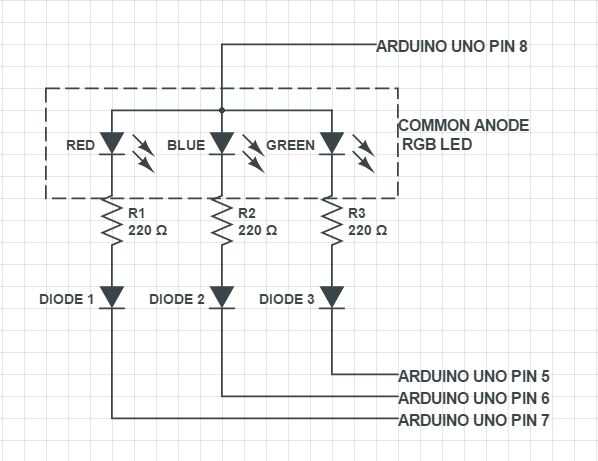

Conectar el ánodo común del RGB LED al Pin Digital - 8 en el Arduino UNO.

Conectarse las piernas 3 cátodo resistencia de 220 Ohm y el diodo como se muestra en el diagrama del circuito.

El ánodo del diodo debe conectarse a la resistencia.

Conectar las patas del diodo a ARDUINO UNO Digital Pins - 5, 6 y 7 respectivamente.

El circuito se hace cabeza ahora sobre el IDE de Arduino para escribir en nuestro código.
