Arduino Uno controlado por semáforo (estilo norteamericano) (1 / 3 paso)

Paso 1: Hardware

Que hace el hardware necesario para esto es muy fácil.

Tomar el pan, poner el led en el extremo izquierdo con el cátodo en el carril de la negativa de la Junta de rojo.
saltar 3 filas
poner led con cátodo en neg carril amarillo
Saltar 3 filas
poner verde con cátodo en carril de neg
saltar 3 filas
poner el otro verde con cátodo en carril de neg
saltar 3 filas

poner el led con cátodo en neg carril amarillo final.

Después de haber hecho todo eso, pueden comenzar a poner las resistencias.

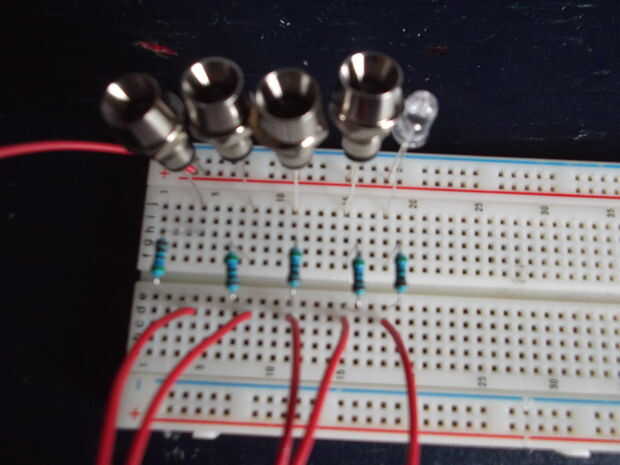

El resultado final se verá como eso allá abajo.

Si usted está haciendo una con 3 luces necesita 4 jumpers, si tu lo que es con la avanzada verde entonces te necesita 6.
