Paso 2: Soldadura - información y cómo conectar "los cables" ;)

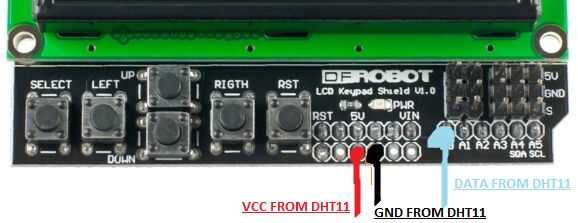

Esto es parte fundamental de todo trabajo lo paga 200% atención por favor. Error aquí - y se fríe. GND - Masa pin va a toma de tierra en - parte izquierda inferior de tablero (4 º desde la izquierda. Primero se reinicia, 3.3V en segundo lugar, tercero es 5V. Usted está interesado en 4 º). La soldadura que agujero allí. Ha sido preparado para esto. Ver imagen de referencia. -PIN datos de DHT11 - va a A0 en DFRobot LCD. Se encuentra en la sección de abajo a la derecha (parte izquierda de la misma). Puesto que no hay ningún agujero para soldar-soldar a elemento existente a bordo. A0 se ha dedicado para datos de teclado. Puesto que no estamos utilizando teclado - utilizamos éste. Se puede soldar a A1 también pero requiere de modificación en el código de A0 a A1 (necesita encontrar en el código en su propio - muy simple aunque). -Last but not least - pin VCC de DHT11 debe soldarse a 5V de DFRobot LCD. Está al lado de GND que ya habíamos soldado antes. Buscar en el tablero y se lo puede perder. Hay hoyos para esto así que a usarlo.

4. Asegúrese de que soldar fue limpiado y los cables no se "toquen" entre sí o cualquier parte a bordo. Todo debe ser estable y bien conectado. Si no es así-cable suelto puede causar graves daños a todo dispositivo.

5 una vez arriba se realiza y tiene doublechecked-conectar Arduino UNO USB, cargar código (ver código de adosada en siguiente paso o Envíenme un correo electrónico si algo está mal) y enviar a dispositivo. (No sabes cómo conectar USB a su PC o Mac? - ir a la Página Web de Arduino para el tutorial. Enlaces en el paso siguiente).

6. Espere hasta que inicia y usted debería ver el mensaje de Estación de Arduino como una pantalla de bienvenida. Después de 10 segundos se debe ver información intermitente (esto fue hecha principalmente para propósito de prueba de LCD y se puede cambiar si es necesario)

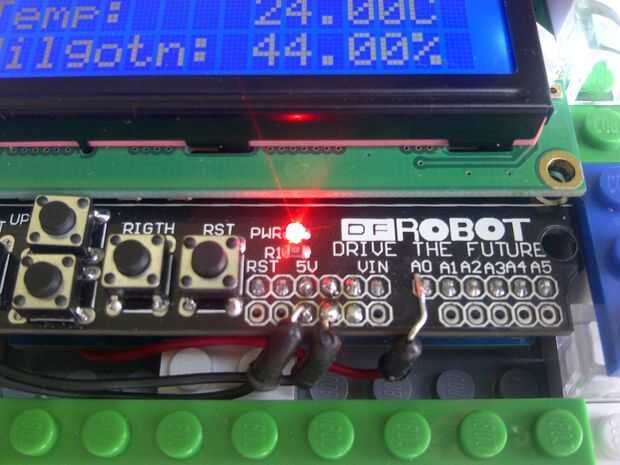

7. una vez hecho parpadear - debería ver Temp: y húmedo: información con datos reales. No hay ningún retraso de datos reales. Debería aparecer inmediatamente con temperatura y humedad información. Tenga en cuenta que en lugar de humedad se puede obtener "Wilgotnosc" como esta es la versión PL del código.

8. se actualiza cada 60 segundos dándole información "Actualización" antes de que aparezca nueva información.

9. he utilizado algunos LEGO para cubrir y cinta de doble cara para pegarlo a la pared al lado de mi cargador de ipad (funciona bien :)
