Arduino Uno DIY (3 / 5 paso)

Paso 3: Poner todos los componentes

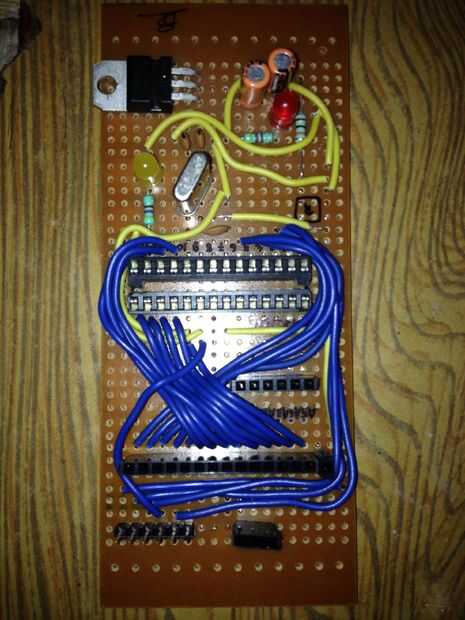

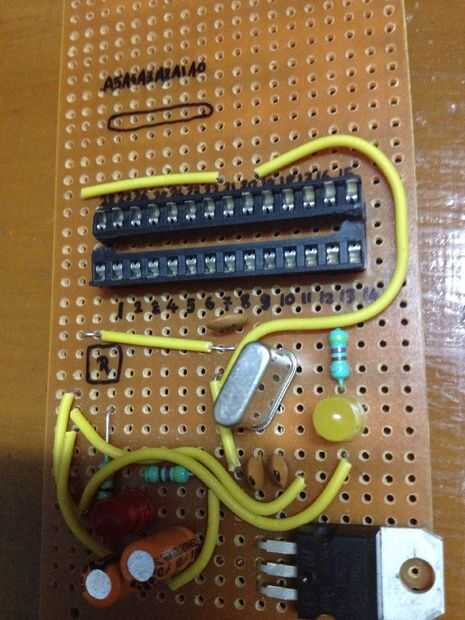

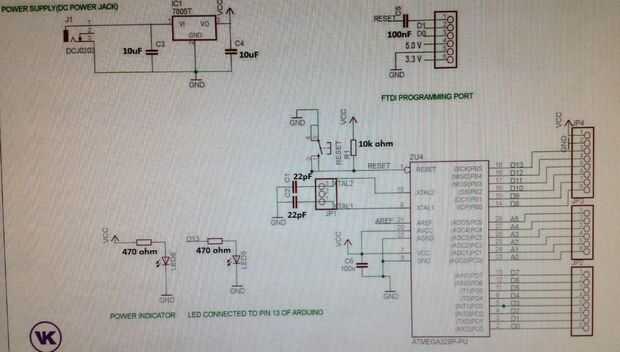

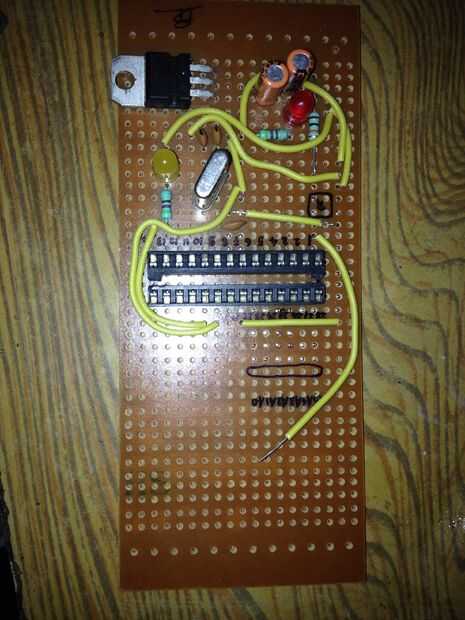

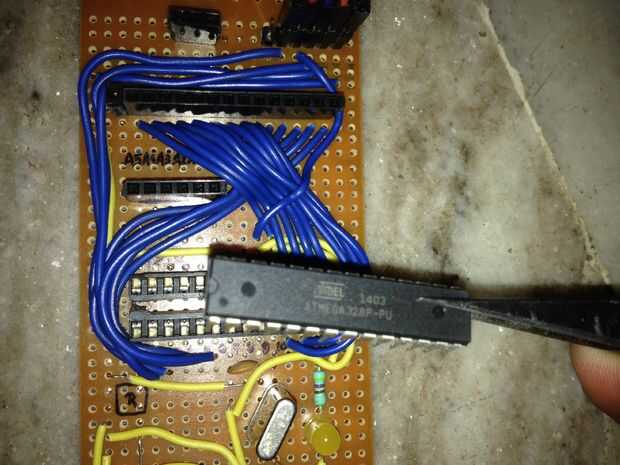

Mira bien el circuito y soldar los componentes en el tablero. Por cierto, este esquema no es mío, i sólo han editado esto y corregir sus errores. Tratar de minimizar el uso de los puentes. No hay nada más difícil en este paso. En primer lugar, poner los respectivos LEDs, cristal y los condensadores de filtro y regulador de voltaje. Puede utilizar los condensadores más que el valor dado para la mejor filtración como 47uF, etc... Otra cosa para notar aquí: por favor no confundir entre el ATmega y Arduino Pin números en el diagrama del circuito. En realidad, pin13(D13) digital de arduino es pin del chip ATmega Nº 19 y así sucesivamente... Amigo, no tenerlo ligeramente o vas a arruinar tu Consejo!!
Por último, compruebe todos los pernos y soldadura de puntos con probador de continuidad por cortocircuitos o fallas antes de triunfo al siguiente paso!!
