Paso 1: Diseño
El diseño es bastante simple, como no estoy incluyendo cualquier encabezado de break-out para ninguna de las patillas del ATMEGA328 sean necesarios para la conexión USB Serial y I2C.

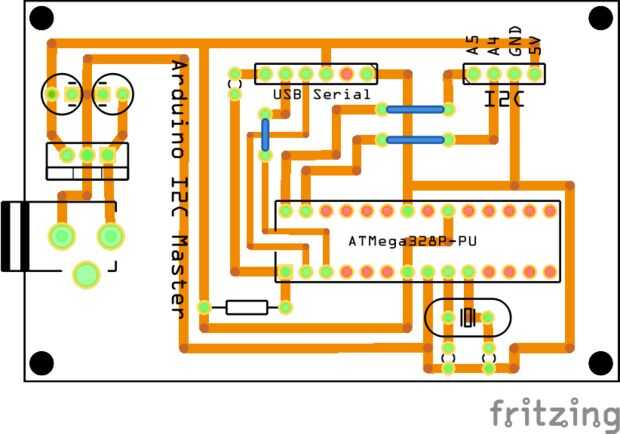

El arreglo de la Junta sigue un diseño bastante convencional con los componentes situados tan cerca de los pines de salida del ATMEGA328 como sea posible y de modo que las conexiones de salida son de fácil acceso (cerca del borde del tablero).
He utilizado un jefe del pin de 90 grados para la conexión serie USB para que cuando conecto el USB Serial y conecte un cable USB, no derribar o poner demasiada tensión en el cable o conector. No dude en utilizar cualquier conector que más te guste para tus propios motivos (muy bueno).
Con el jefe del pin USB Serial arreglado de esta manera, también tuve la conexión inversa. Esto significa que el módulo USB Serial conecta al revés en el tablero... no es una molestia, pero puede alterar su sensibilidad estética.

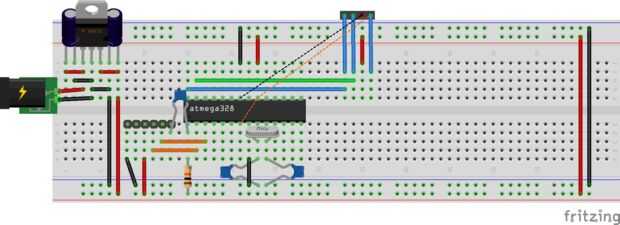

He incluido mi archivo Fritzing del diseño para su uso... una vez más, no dude en usar este diseño sin embargo te gusta.
