Paso 2: La soldadura

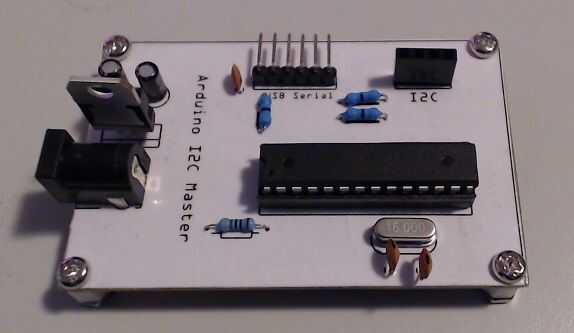

Probablemente notará que me he pegado una capa de la pantalla de seda impresa en la parte superior de la Junta. Hago esto por dos razones,
- Me gusta el aspecto del producto final y no tengo una pantalla de seda, y
- Una pantalla de seda le ayuda a colocar los componentes de la placa.
Lo que yo generalmente se acercan a llenar un PCB es para empezar que el más pequeño/más corto las piezas primero. Eso significa que empiezo por soldadura de las resistencias en primer lugar, seguido del cristal por los condensadores de cerámica
El jefe del pin de 90 grados fue soldado en siguiente seguido de los condensadores electrolíticos y el bloque de pin hembra.
El próximo objetivo era la toma DIP de 28 pin, luego el conector de barril y, finalmente, el LM7805.
La principal razón por la que voy de menor a más alto de mi soldadura es que, con el circuito descansa sobre una superficie plana, los componentes no moverse mientras yo les estoy soldadura. Algunas personas usan cinta adhesiva para sujetar los componentes en el lugar o incluso plastilina... He tratado de cinta adhesiva y resultó ser más apuro que valió la pena. Terminé con una mierda pegajosa mis componentes.
