Arduino Uno - infrarrojo pasivo (PIR) (3 / 6 paso)

Paso 3: Juntándolo - mecánica

Ahora Montaremos los componentes.

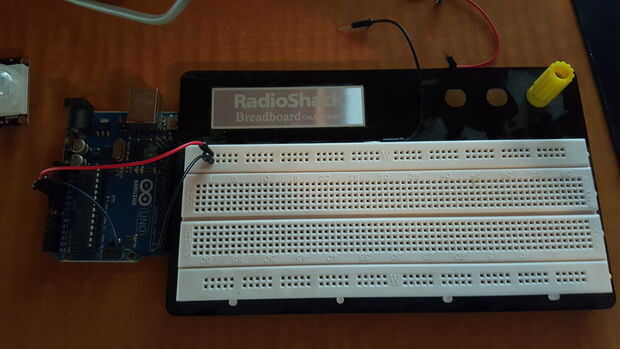

En primer lugar, conecte alimentación de Arduino Uno a la Junta de pan

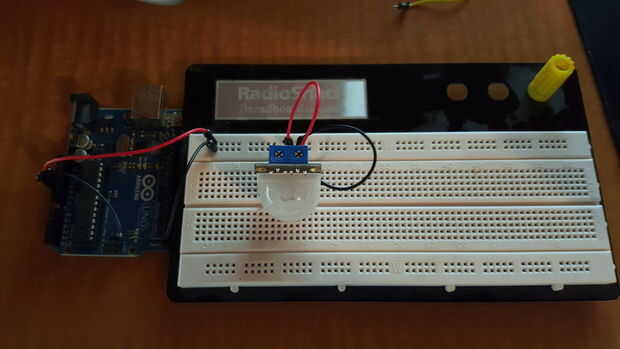

A continuación, conectar el sensor al tablero de pan y alimentación puente positivo y negativo que

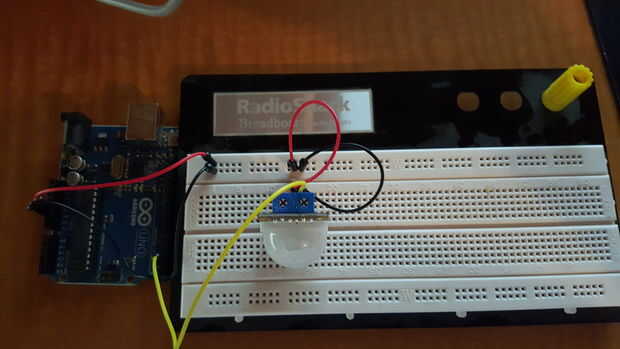

Por último, que la señal de terminal para el Arduino Uno (yo usé 2 Digital) el puente

Si yo fuera la construcción de un circuito, no usaría tantos puentes; sin embargo, ya que es principalmente un funcionamiento de ensayo, como mantener la potencia y el sensor cableado tan distantes como sea posible.

Veamos el código a continuación...
