Arduino uno mismo-equilibrio regulador utilizando DIGITAL IMU, por fin! (6 / 17 paso)

Paso 6: Cableado IMU

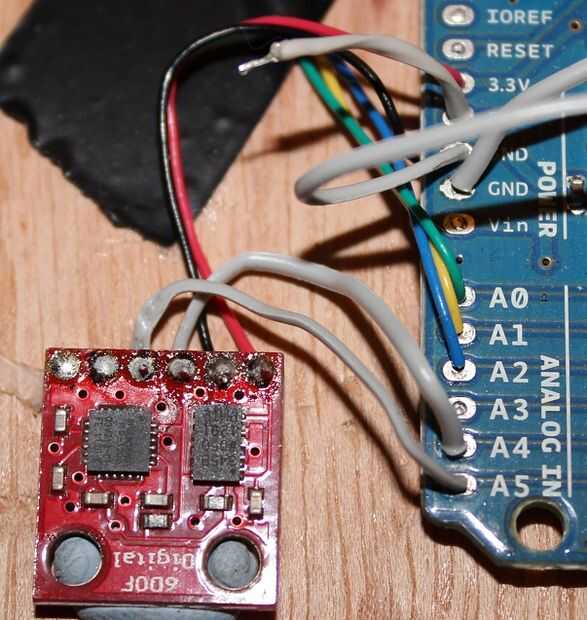

decidí soldar los cables a la Arduino de la IMU como si estas conexiones no son buenas simplemente no funcionará correctamente.

Antes de que alguien pregunta qué son los cables extras en los restantes puertos analógicos se, debo decir que tengo una colección de placas Arduino ahora que se han todos previamente utilizado en otros proyectos. Los alambres adicionales en los puertos analógicos 0 - 3 están allí porque era demasiado perezoso para soldarlos de! Por favor ignorarlos, no hacen nada en este proyecto.
