Arduino UNO nRF24L01 + escudo (1 / 4 paso)

Paso 1: El diseño del escudo

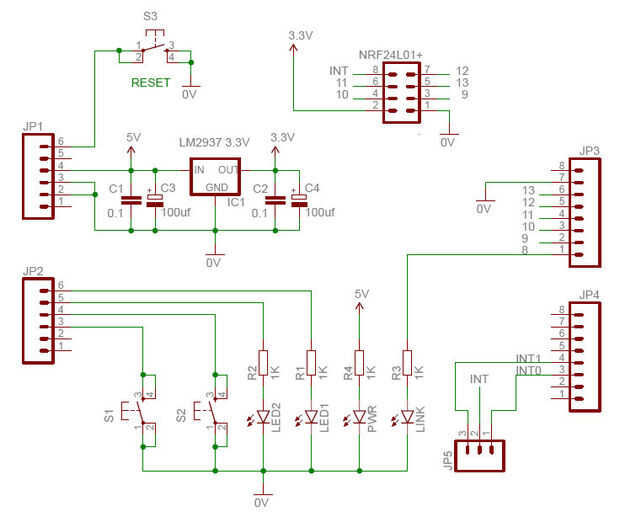

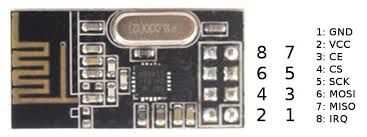

Nada demasiado complicado. Es un diseño de escudo estándar, con un a bordo LM2937 3.3V regulador para el módulo nRF24. El módulo nRF24 se conecta a un conjunto de conectores de cabecera.

Artículos no son esenciales, pero son los siguientes:

-Energía LED

-Botón de reset

-Puente para seleccionar INT0 o INT1 si va a utilizar interrupciones de mudule

-LED de estado de "Enlazar"

-2 LEDs extras

-2 botones extra
