Arduino UNO nRF24L01 + escudo (2 / 4 paso)

Paso 2: La placa de la PC

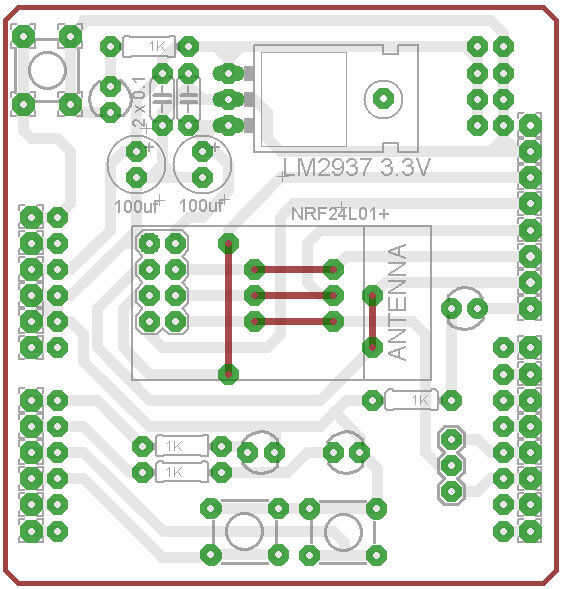

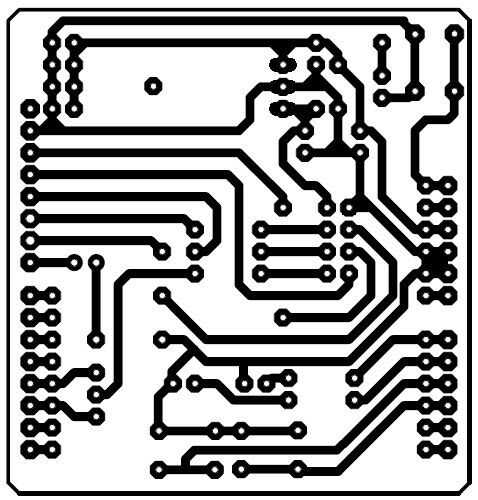

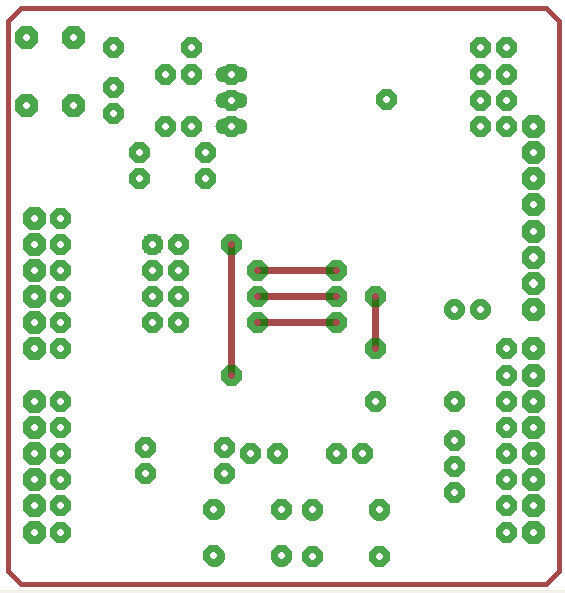

Usé la versión gratuita de Eagle para crear el tablero de PC. Para mantener el diseño simple, he optado por un diseño de una sola capa. Sin embargo, hay 5 puentes que hay que soldar en la parte superior.

Agujeros adicionales se proporcionan para cabeceras extras si es necesario.
