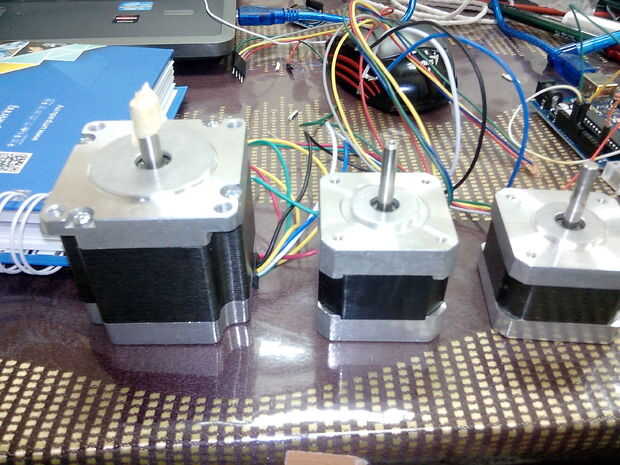

ARDUINO UNO + paso a paso TB6560 conductor del motor (1 / 3 paso)

Paso 1: Conexión de ARDUINO al conductor de TB6560

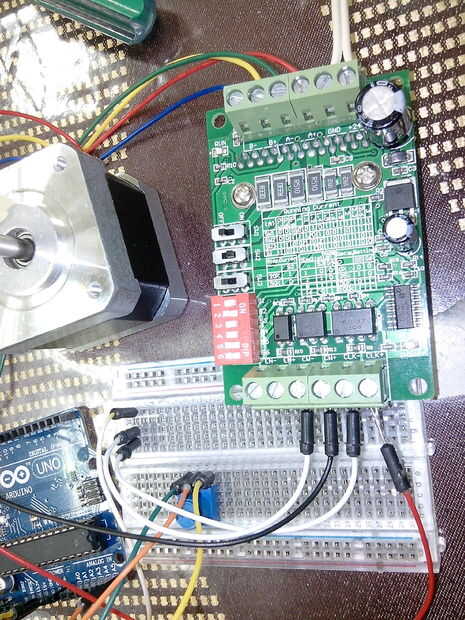

Conexión con arduino

PIN 9 (pin de paso) a CLK +,

Pin 8 (Dir pin) CW +,

CLK - y CW - conectan a GND arduino.

No conecte EN + y EN - a cualquier PIN del ARDUINO.

Conexión del motor paso a paso, usted necesita saber que el color es A +, A-, B + y B-, según la hoja de espec. motor paso a paso.

Solo funciona para paso de 1/8 (S3 y S4 en) y paso de 1/16 (S4 solamente), medio y puente completo no funciona (en mi caso).

Ajuste de amperios puede cambiar según la tabla en el controlador.
