Paso 3: Física lateral - cableado
A continuación necesitamos conectar los cables siguientes:

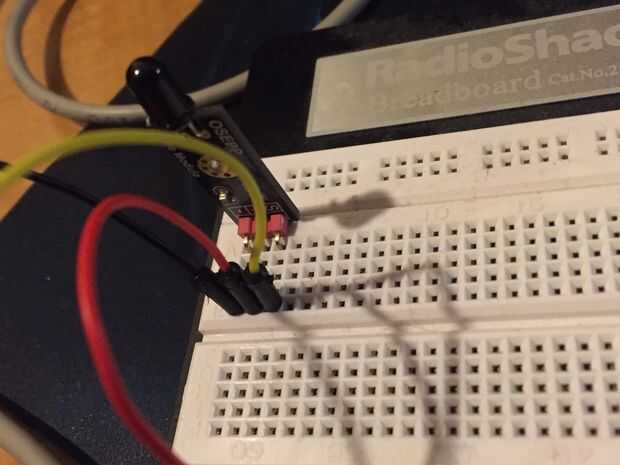

1) me enganchó un cable de puente rojo de la + parte de mi sensor a la + tren de mi tablero de pan
2) me enganchó un jumper negro cable del - lado de mi sensor al - carril de mi tablero de pan

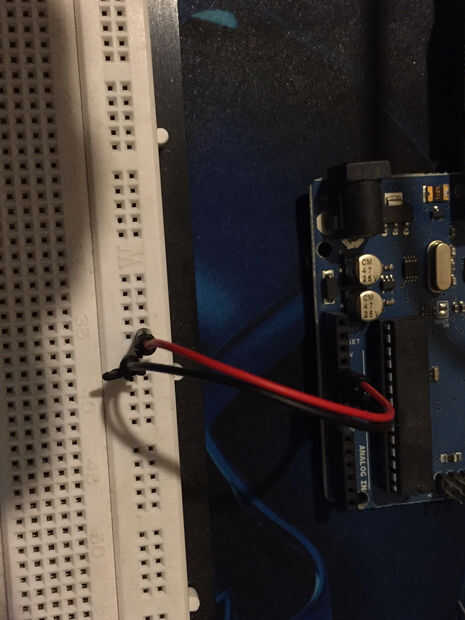

3) he conectado otro cable de puente rojo de la + cara de mi placa de pan al Pin de 5V de mi Arduino
4) me enganchado otro puente negro cable del - lado de mi tablero de pan con el conector de tierra en mi Arduino

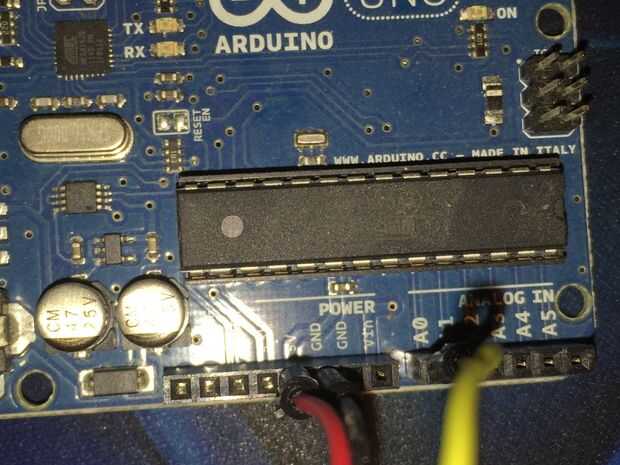

5) me enganchado un cable puente amarillo desde el lado de salida del Sensor (analógico) de mi sensor a la A0 (analógico 0) Pin en mi Arduino
No tienes que usar el cable del mismo color, pero me gusta para asegurarse de que usar algo de un estándar, aunque sea mi propio. Intento usar rojo para tensión, negro para tierra NEGATIV y amarillo para analógico.
