Paso 3: Los Protoboards
Usted necesitará dos protoboards separados. Uno conecta el multiplexor para las entradas del piezo y el Arduino Uno, y el otro se aborda únicamente los discos piezoeléctricos.
Protoboard 1: multiplexor

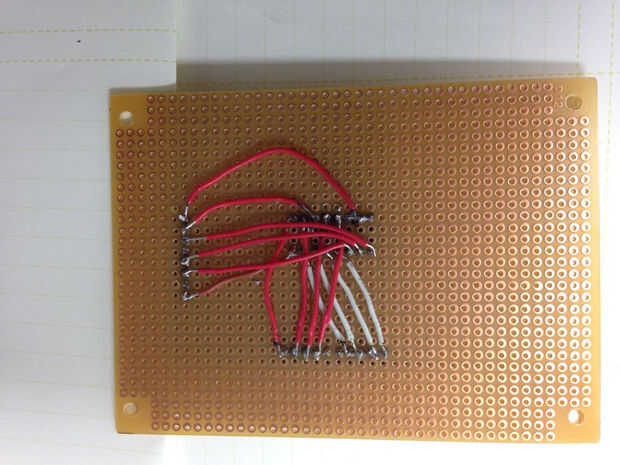

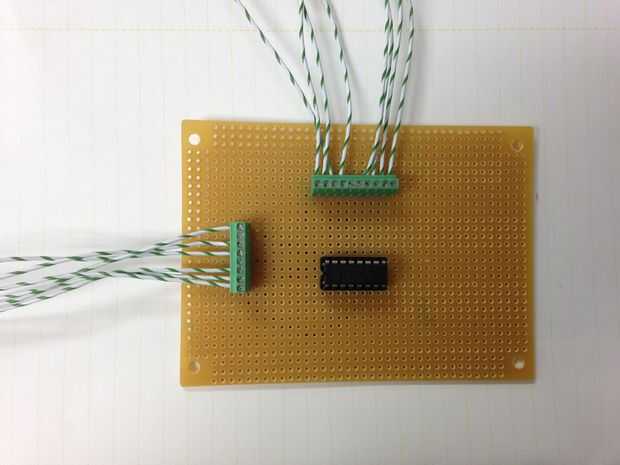

En la foto del frente de la Junta, el multiplexor conecta a las entradas positivas diferentes 8 del disco piezoeléctrico en el conector superior del Terminal. El lado Terminal conector conecta el S0, S1, S2, A1, + 5V y suelo para el Arduino Uno. La parte posterior del tablero se ve en la segunda foto (las entradas de piezo son ahora en la parte inferior y el Arduino conexiones están ahora en la parte inferior).

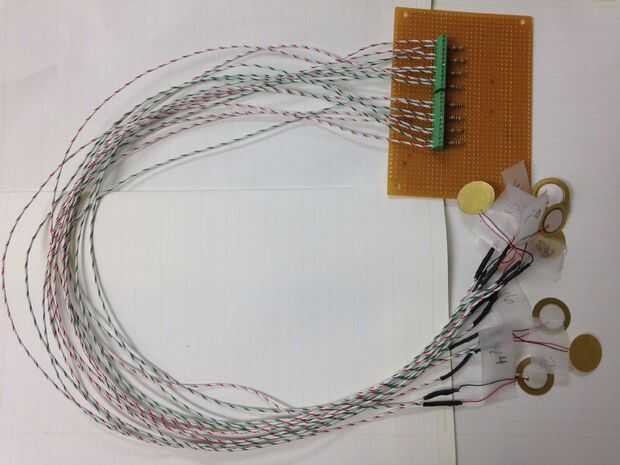

Protoboard 2: piezas

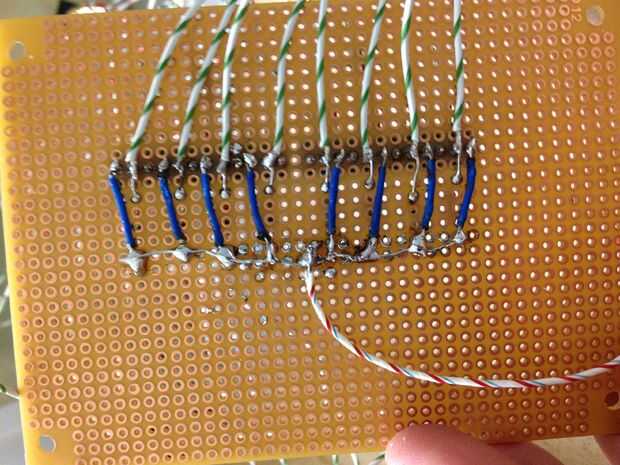

Cada piezoeléctrico tiene un positivo y un negativo. El positivo se conecta a una resistencia que se conecta a tierra, y el negativo se conecta directamente a tierra. El terreno común está conectado a la tierra misma como en la protoboard multiplexor y alambres separados están soldados a cada uno de los cables de positivo piezoeléctrico y en el tablero de mutliplexer.
