REGISTRO: Una corrección/modificación del paso 3 y agrega un paso de la imagen 5.
Muchos usuarios de Arduino tienen RBBBs (realmente desnudo huesos tablero (Arduino)) o Anarduinos o Boarduinos que puede usar un USB interfaz al programa y energía les pero no quieren gastar $15-20 para un cable FTDI USB BUB. Este Geek viejo perezoso es uno de ellos.
Teoría: Más clones de Arduino están programados con una PC usando un puerto USB. En teoría, podrían programarse con un puerto RS232 pero es realmente difícil encontrar una PC con RS232. Algunos clones de Arduino vienen con un convertidor USB pero la mayoría no. La mayoría requieren una conexión serial de la TTL. TTL significa Transistor-transistor-logic, que básicamente significa lógica 0-5Vdc. Por lo tanto estos Arduinos requieren un convertidor de USB a TTL. Uno de los más comunes es el USB-BUB por dispositivos modernos:
http://shop.moderndevice.com/products/USB-Bub
Soy propietario de uno y guste pero son costosos.

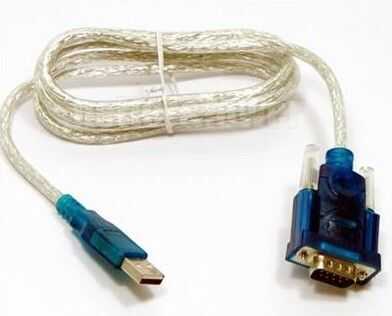

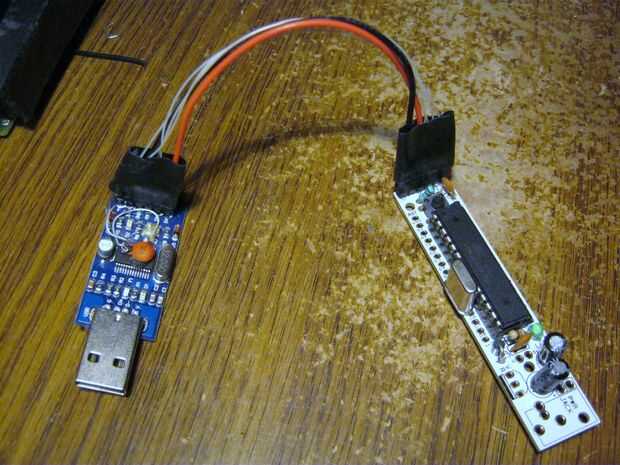

Por lo que vi estas (véase el cuadro) adaptador USB a RS232 Serial DB9 cables en ebay por menos de $2 así que compré uno. Desde que tenía tres semanas para esperar, he pensado y se dio cuenta de que probablemente no funcionaría como RS232 verdadero tiene más y menos señales de 3-15 Vdc. El Arduino requiere niveles TTL que son 0 y 5 Vcc. Sin embargo, había ya lo compré así que lo desmonté. Al parecer tenía un chip PL2303 en él y vi no hay convertidores de nivel. De todos modos, no tengo ningún tipo de dispositivo RS232 para comprobarlo con pero no veo cómo alguna vez podría trabajar con un verdadero RS232. Pero otra cosa es; No pude hacer que funcione con un Arduino. Si alguien ha conseguido uno de estos a trabajar, por favor, hágamelo saber cómo.
Después vi este artículo sobre la conversión de un adaptador de cámara para trabajar con un Arduino.
http://www.uchobby.com/index.php/2009/10/04/DIY-USB-to-serial-cable-for-3/
Puede conseguir más barato que la he utilizado estos adaptadores. Siguiendo las directrices debería funcionar bien.
