Paso 2: Prueba funcional

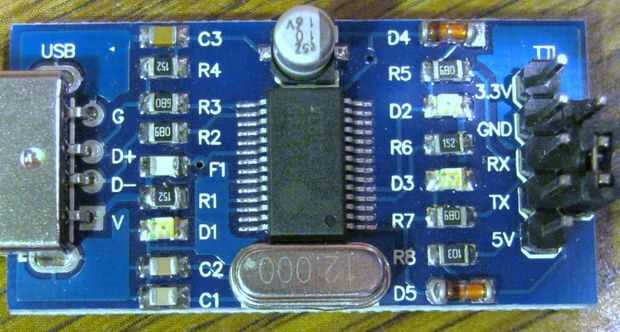

Así que vamos a ver si el adaptador funciona. Si nos fijamos en la imagen, verás un puente de dos pines en el exterior, baje dos pasadores. No hay ninguna documentación, pero éste aparece ser un puente de bucle. Conecta TX a RX para nada envían se alimenta hacia atrás en tan lo deja encendido por ahora.
Conéctelo a un puerto USB de su computadora. Debe aquí un kerchunk por los altavoces y deberá encenderse el LED rojo en el adaptador. Ahora mis máquinas de Microsoft Vista encuentran automáticamente los drivers de PL2303HX pero si usted necesita encontrar, están aquí:
http://www.Prolific.com.tw/ENG/downloads.asp?ID=31
Prolífica es la empresa que hace el PL2303HX utilizado por este adaptador. (TW es Taiwán). Encontrar el controlador para tu sistema operativo e instalarlo.
Estoy suponiendo que tienes instalado el software Arduino. Abrir. Haga clic en < herramientas >< puerto serie > y seleccione el número correcto de COM para el PL2303HX.
Si tienes varios puertos Com enumeran y no saben que uno entonces se tiene que ir en el administrador de dispositivos. Para mi PC con MS Vista, hago lo siguiente:
Haga clic en el icono Inicio, inferior izquierda
Haga clic en el icono de < ordenador >
Seleccione < Properties >
Haga clic en < administrador de dispositivos >
Haga clic en < continuar >
Al lado del icono de < puertos (COM & LPT) >, haga clic en el <> +
Debería aparecer el desplegable < Prolific USB-to-Serial Comm Port (Com4)
O algo similar. El Puerto Com es el número.
Volver al software de Arduino y seleccione el número de Puerto Com correcto.
En la pantalla de Arduino Seleccione el icono del extremo derecho < Serial Monitor > o < Ctrl >< cambio >< m > de prensa al mismo tiempo.
Debe abrir una ventana de monitor serie. Escriba algo en el cuadro de texto. Golpe < entrar >. El texto escrito debe saltar hacia abajo en el segundo cuadro de texto. Esto significa que el texto va al pin de TX, en el puente y en el pin RX.
El adaptador está funcionando correctamente. Quitar el puente.
