Paso 3: Tiempo de decisión: Auto Reset o no
Cuando usted envía un boceto a Arduino, brevemente tirará un pin serial llamado DTR baja que se reiniciará el Arduino. Esto puede hacerse manualmente presionando el botón de reset Arduino durante unos pocos segundos después de enviar el bosquejo. Esto correctamente la sincronización es un poco complicada pero se puede hacer con éxito con algo de práctica.
Ahora este adaptador no usa el perno DTR, así tiene que ser modificado para poder usarlo. Esto requiere algunas habilidades de soldaduras buena que tiene que decidir si tienes. Pude hacerlo y ya estoy viejo. Pero no fue fácil. Si desea omitir el Auto del reajuste y hacer el Reset manual, sáltese el resto de este paso.
Bueno tienes que soldar un pin de alambre a uno (y sólo uno) en el chip PL2303. Los pasadores son 0,025 pulgadas (0.65 mm) aparte. No es mucho. Un cable debe ser conectado al pin 2 (DTR_N). Pero fácilmente puede ser cortocircuito a pin 1 o 3 así que ten cuidado. Esto es lo que hice.
Mi soldador tenía una punta de cobre llano. Había afilado a un punto. Puse un disco de corte en mi taladro para hacer esto. Por cierto, hice lo mismo a mi DMM sondas. También lo puede hacer con un archivo. Enchufar el soldador y estaño la punta.
El alambre que usé es 30AWG alambre de envoltura. Sé que otros han usado el alambre magnético pero no tiene alguna o sabe donde conseguirlo barato. Me ha pasado que algún alambre enrolle alambre pero se puede comprar en Radio Shack o en ebay.
Un poco irrelevante información: La pequeña herramienta que tengo es una gran manera para pelar apagado aislamiento del abrigo del alambre. Usted sólo deslícelo en la ranura en el medio de la herramienta, tire de ella hacia abajo en la V y tire el cable hacia afuera. Por desgracia, precio estas herramientas nuevas y son cerca de $25-$30. Escandalosa.

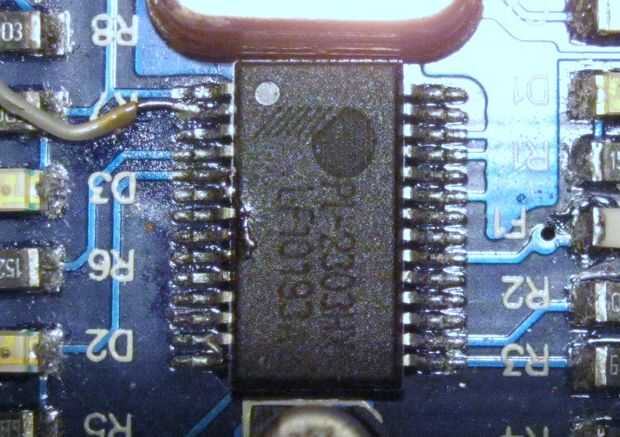

Está bien, así que usando gafas, una lupa y una lámpara brillante y soldadura un poco la lectura, pude hacerlo soldado. Vea la foto. Tenga en cuenta el círculo pequeño en el chip PL2303Hx que indica el pin 1 y que el cable está soldado al pin 2.
Si tienes un DMM con afiladas puntas de prueba, asegúrese de que el cable eléctrico esté conectado al pin 2 y no al pin 1 o 3.
A continuación, caliente pegué el cable con el adaptador PCB. Había cubierto realmente por D3 el LED para TXD pero es claro y la luz brilla a través de él. Vea la foto.

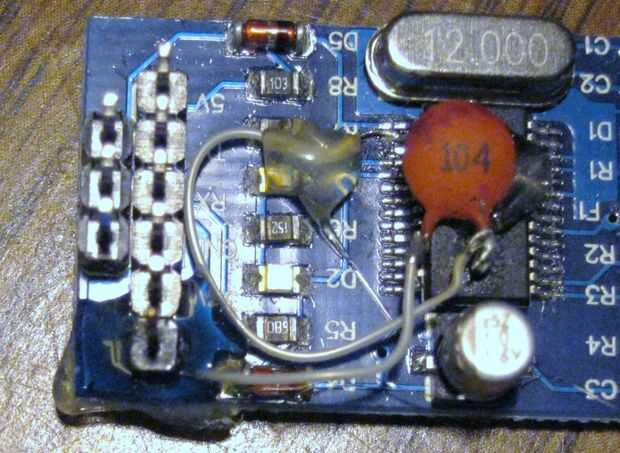

Caliente pegué un 0.1uFd condensador (104) en la parte superior del chip PL2303HX y soldar el otro extremo del alambre a un lado de la tapa.
El otro extremo de la tapa va al pin de reset Arduino pero decidí ponerlo en un perno de encabezado por lo que puedo hacer cables de puente para.

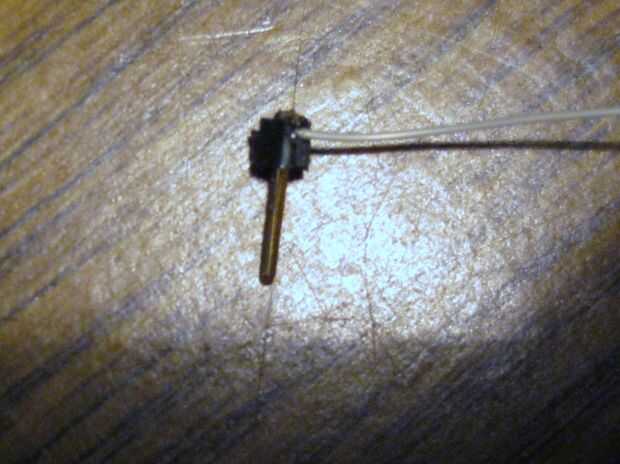

Había cortado un perno solo encabezado macho soldar algunos alambre de envoltura para el lado corto y había recortado corto tanto como pude. Vea la foto.

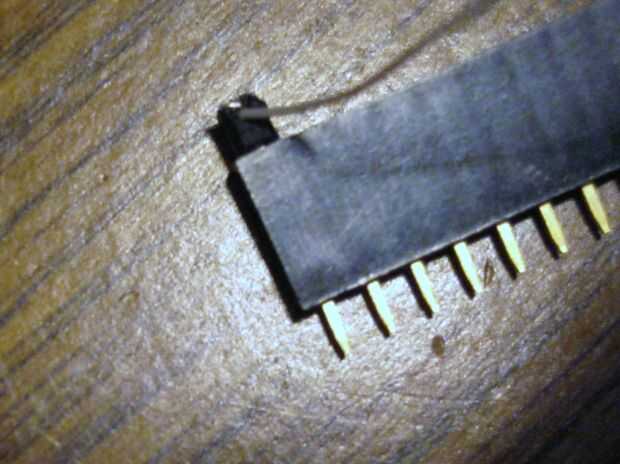

Luego pegué el solo perno en un encabezado de mujer. Vea la foto. En realidad, tengo algunos encabezados de 50 pines pero sólo necesitó seis pernos. Para cortar esto, lo que hago es ir al perno más allá de las que necesita (en este caso el séptimo). Tomar un cuchillo o Xacto y anotó en el medio donde funciona el pin. Ambos lados un par de veces. Entonces doble con cuidado la cabecera hasta que se rompe aparte. Usted tendrá un contacto extra metal para tirar o reciclar.

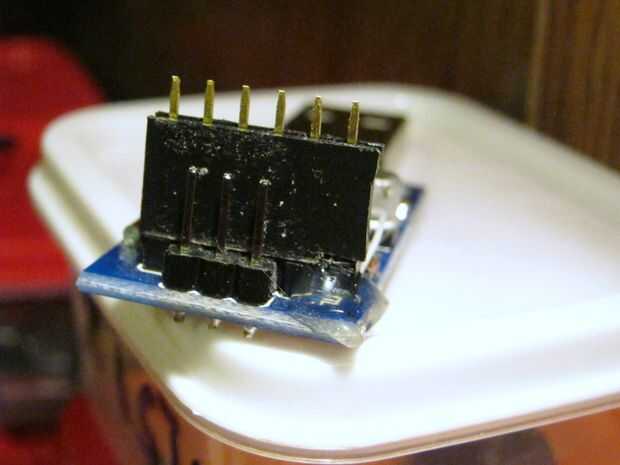

En el adaptador, hay una franja de cinco pines de pines macho etiquetado TTL. Pongo la cabecera de la mujer en la tira para que el pin extra fue apenas pasado el perno etiquetado 3.3V.
PRECAUCIÓN: Aunque la placa está cubierta, la recortada de soldadura conexión puede estar afiladas y penetran la capa. Esto me pasó en otro de estos así que tuve que pegar un trozo de cinta adhesiva debajo de él para aislarlo.
Ahora el aislamiento de este pin se pega para arriba un poco más alto que los otros cinco pernos debido al alambre y la soldadura. Pero está bien. El PCB está cubierto. Luego caliente pegué el perno DTR en el PCB.
Entonces había suelda el otro extremo del envoltura del alambre al condensador. Ver dibujo de segundo.
