Paso 4: La conexión a

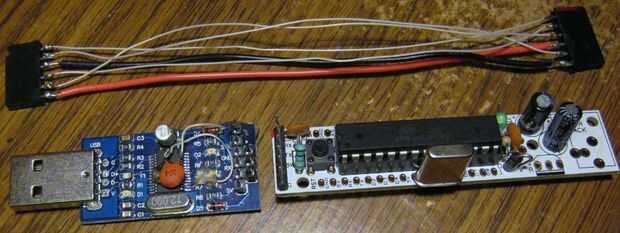

Arduinos muchos como el Anarduino, BRD y Boarduino tienen un conector USB con seis pines configurados como Gnd, Gnd, 5V, Tx, Rx, DTR. Así que decidí hacer un pin de seis mujeres a 6 pin cable adaptador hembra entre mi adaptador y mi Arduinos.

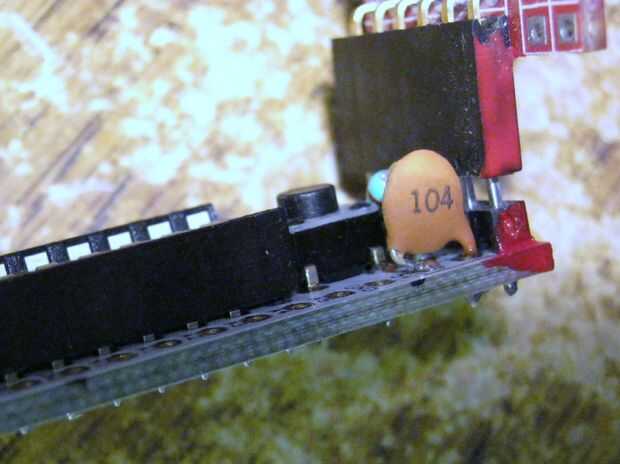

Punta: Tengo un BUB de USB y utilizarlo en Anarduinos y RBBBs. Se ven muy diferente y es fácil de poner el USB BUB en contrario de lo que debería ser. He hecho esto varias veces. He tenido la suerte de que no he tenido ningún daño aparente. Para evitar esto me pidió prestado algunos esmalte de uñas y pintados de rojo en la BUB de USB y los Arduinos al lado DTR. Ahora sólo tengo que coincidir con los rojos para que no lo puse en invierten. Vea la foto.

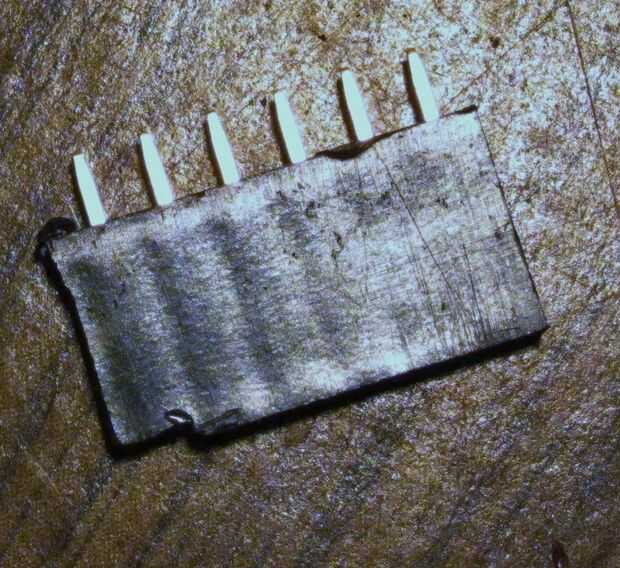

Observe que para el jefe del seis pin de mujer en la foto, cortar una muesca pequeña en un alfiler. Esto es así cabe mejor en el perno DTR que se está pegando para arriba un poco. Esto también permitirá identificar que de los encabezados de va en el adaptador puesto que son ambos pin seis. También planea pedir un esmalte de uñas de color diferente para el perno DTR. (ver imagen)
Reglas:
NC no significa la conexión
Como pernos de conectar entre sí, por ejemplo Tx a Tx
El encabezado de mi adaptador tiene la muesca para el perno DTR.
Decisiones: Si usted decidió no usar DTR luego conectas los siguientes:
Adaptador Arduino
NC NC
NC Rx
GND Tx
Rx 5V
Tx NC
5V Gnd
Sólo cuatro cables. Si usted no necesita 5V del USB para alimentar el Arduino, luego pase el 5V también.
Si usted tiene DTR cableado conecta lo siguiente:
Adaptador Arduino
DTR DTR
NC Rx
GND Tx
Rx 5V
Tx NC
5V Gnd
*********WARNING*********************************
El Anarduino tiene un campo conectado a dos pasadores de la franja de cabecera masculino serial. Al parecer, también lo hace el Boarduino. Si está usando uno de estos, el siguiente cable no funcionará y puede dañar fácilmente el chip del adaptador USB. He modificado mi Anarduinos para que esto funciona. Los RBBBs están bien.
*********WARNING*********************************

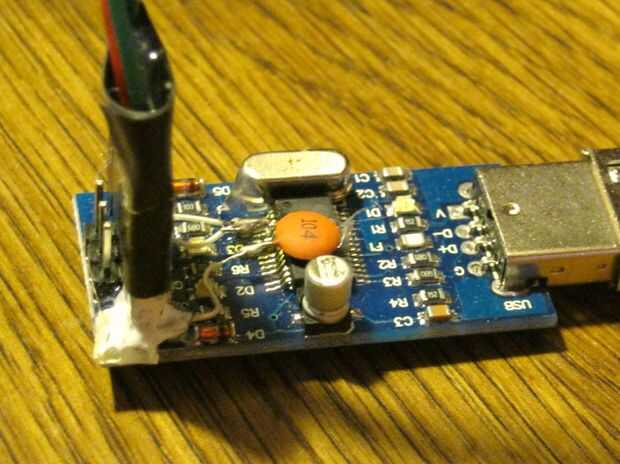

Ahora, mi cable será un poco diferente ya que tengo RBBBs y he modificado todos mis Anarduinos por lo que pueden aceptar 3.3V en el segundo conector de 'Tierra'. Esta es una opción de puente de la BUB USB. Puesto que la mayoría de mis bocetos utilice 3.3V para establecer Aref, se alambre para arriba en mi cable.
PRECAUCIÓN: Si utilizas este 3.3V tenga cuidado ya que no está claro (para mí de todos modos) cuanta corriente puede suministrar el chip. El PL2303HX tiene un 5V a 3.3V convertidor en ella, pero este 3.3V es también la fuente de alimentación principal para el resto de la PL2303HX. En mis diseños uso 3.3 para Aref. Es dibujo de menos de 0,1 mA por lo tanto no debería ser un problema.

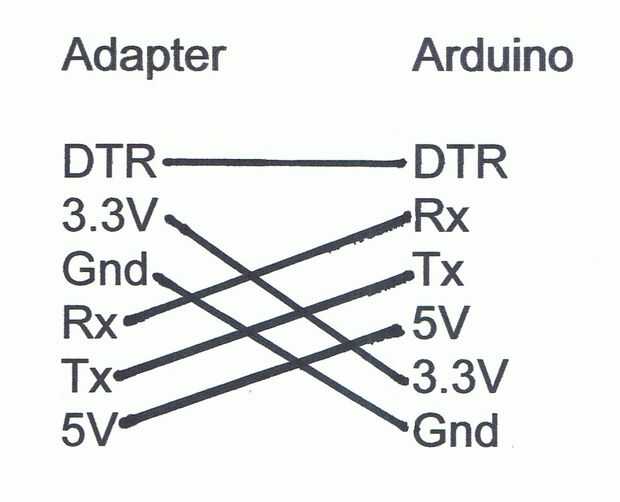

Adaptador Arduino
DTR DTR
3,3 v Rx
GND Tx
Rx 5V
Tx 3.3V
5V Gnd

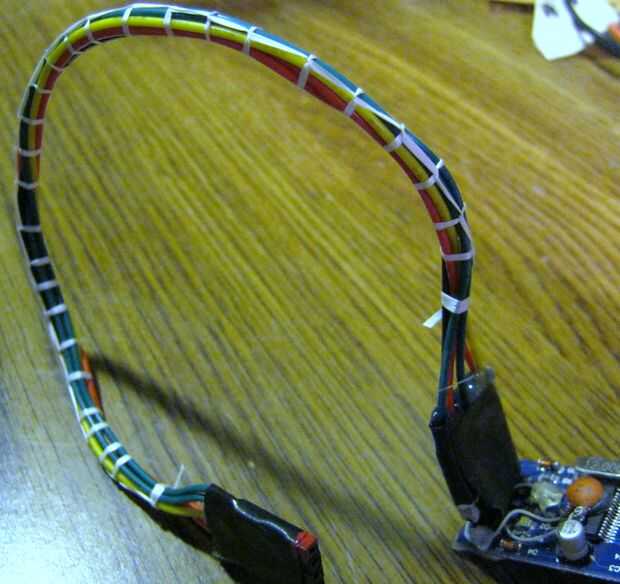

Para este cable, hice los cables 5" de largo. Tenga en cuenta que utilizar alambre pesado de la tierra y 5V y utiliza alambre de envoltura para las otras señales. Los 5V y la tierra tendrá que llevar un poco más corriente. Además, esto añade una pequeña fuerza al cable. Envuelve alguna cinta aislante en ambas cabeceras como alivio de tensión adicional.
Mi adaptador funciona muy bien!
Una de las ventajas de la utilización de un cable es que puedes hacer varios de los diferentes. Puede uno corto o en mi caso, puedo quiero uno sin los 3.3V. Si haces varios, puede etiquetarlas.
