Arduino válvula reguladora cuerpo escudo de sincronización (1 / 6 paso)

Paso 1: investigación

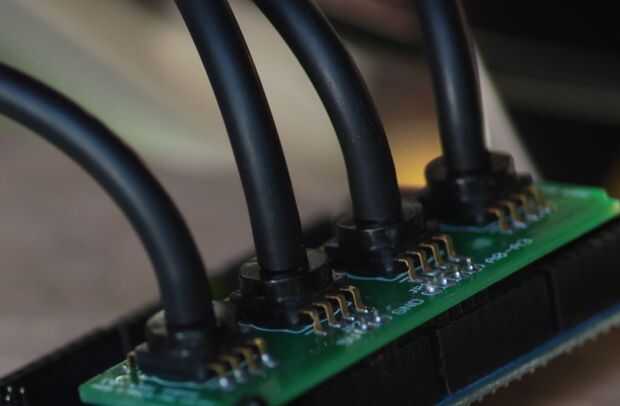

TBS A la herramienta es bastante simple en lo que hace; mide el vacío que cada cilindro está produciendo activamente cuando el motor está en marcha.  Para medir el vacío con un Arduino que necesitaba para construir un escudo que contiene un sensor de vacío para cada cilindro en mi motor (4 en mi caso).

Hay muchos sensores de vacío de los almacenes de piezas electrónica favorita.  La gama interesante que tengo que medir es alrededor de-33 kPa (-4.78 psi).  Este es el valor que se debe medir en mi moto en un solo cilindro cuando el motor está caliente y al ralentí.  Debe consultar un manual de servicio para las especificaciones de su motor.  Así que elegí uno que mide una gama entre kPa 0 a-50 kPa.

Entonces necesitaba entender cómo conectar esto a mi motor.  El manual de servicio de ayuda aquí también, pero también encontré muchos ups gran escritura en la web.  Sólo necesitaba alguna manguera de vacío del motor estándar con un diámetro interno de 1/8 de pulgada que se empujan en un niple de servicio ya presente en el cuerpo del acelerador.  Esta manguera mismo empujará directamente hacia el sensor de vacío.  Encontré esto en el bulto en mi tienda local de la automotriz.  Necesitaba cuatro tubos con longitud de al menos 3 pies por lo que pude poner el Arduino y los sensores en un lugar seguro.
