Arduino válvula reguladora cuerpo escudo de sincronización (2 / 6 paso)

Paso 2: Diseñar el escudo

El sensor escogí requiere un esquema bastante simple.  Sólo necesitó tres condensadores.  Además, proporcionando que consiguió 5v para ejecutar en proporcionaría un voltaje analógico que representa el vacío en la gama de 4.6v (a 0 kPa) a 0.1v (-50 kPa).  Esto es ideal para conectar directamente a los pines de entrada analógicos Arduino.

Usé la versión gratuita de Eagle para diseñar el primer sensor mismo.  Eagle es un software de diseño de PCB que es comúnmente utilizado por muchos aficionados a diseños y esquemas de diseño para placas de circuito. Hay muchos videos y las instrucciones sobre cómo usar el Eagle, y como todo software moderadamente complejo solo toma un poco de tiempo usarlo para familiarizarse con su funcionamiento.

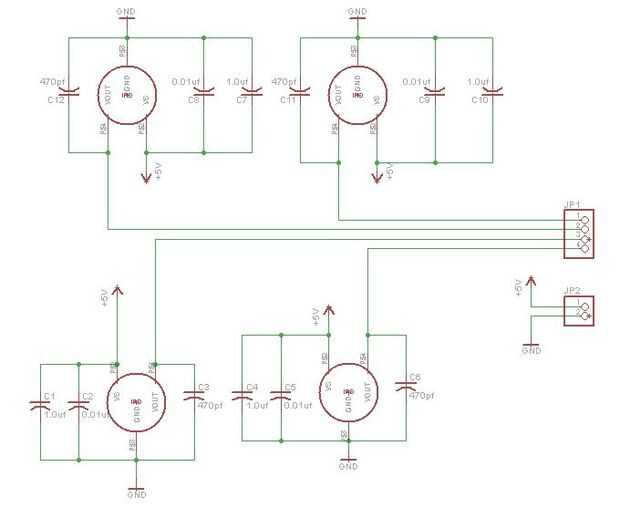

Entonces todo lo que tenía que hacer era replicar el esquema para un solo sensor cuatro veces y añadir el conector para empujar el escudo en el Arduino.

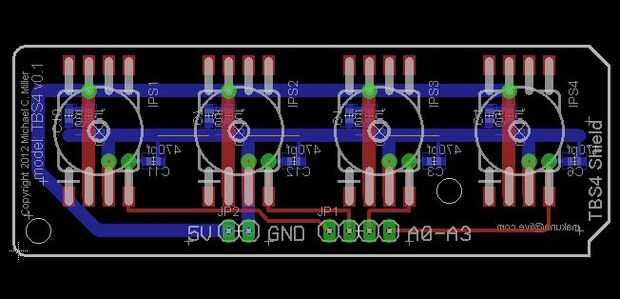

Con el esquema completo, he cambiado a modo de composición de junta y siguieron algunos otros diseños de escudo para construir un esquema que se pulse en un Arduino como todos los escudos.  La terminé luego colocando todas las piezas y ejecutan todas las líneas de traza.

Una vez que el diseño terminado y el diseño, hice la investigación y encontrar una empresa que hizo la creación de prototipos PCB.  Aceptan archivos de Eagle directamente, lo que es fácil de cargar, elija el número quería y enviar mi pedido.  Entonces sólo necesitaba esperar a que mis tablas a ser enviadas a mí.
