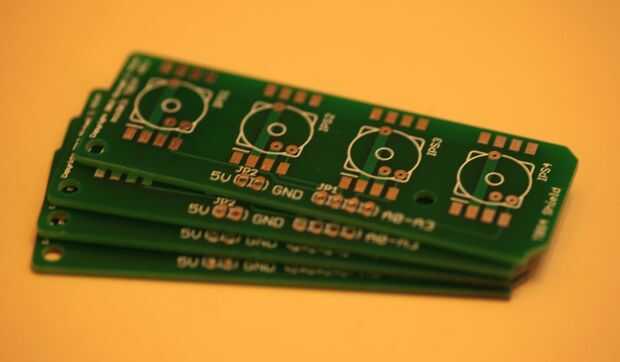

Paso 3: Montar el escudo
(4) MPXV5050VC6T1CT-ND los sensores de vacío
pf (4) 470.0 condensadores de cerámica (montaje en superficie 0603) 478-6201-1-ND
(4) 0.01 uf condensadores de cerámica (montaje en superficie 0603) 445-5100-1-ND
(4) 1.0 uf cermic condensadores (montaje en superficie 0603) 311-1445-1-ND
Tuve pin headers de un proyecto anterior que divide en ocho juegos, cuatro juegos de pernos de 2 y cuatro juegos de 4 pernos.

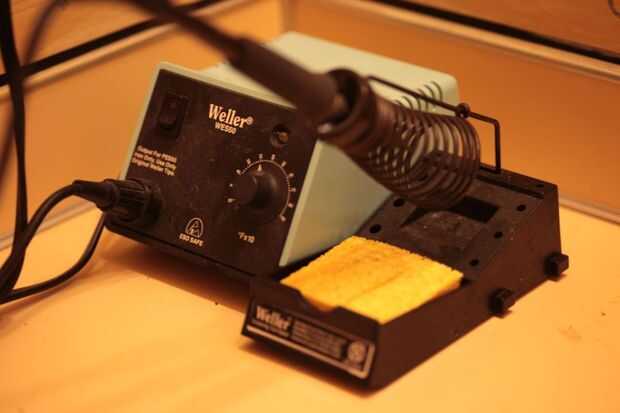

Sugiero un soldador de buena calidad al soldar piezas de montaje en superficie con la mano. Hay muchas técnicas para soldar piezas de montaje en superficie, algunos son mejores cuando usted tiene un montón de soldadura para hacer; pero sólo lo hago a mano. Otra vez, buscando las interwebs le dará un montón de ideas. Mientras que una punta fina en el soldador no es un requisito, me pareció que una punta plana que no era demasiado grande muy útil. También uso fina de alta calidad de la soldadura.

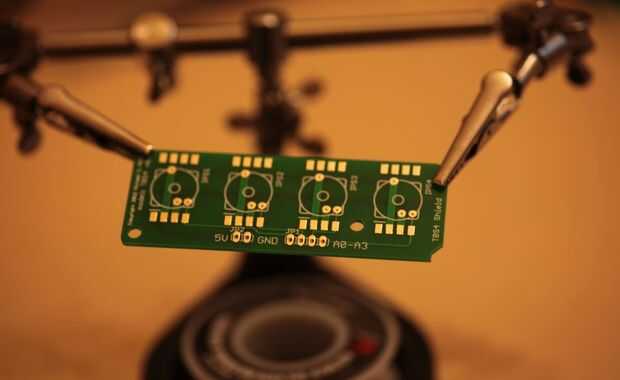

También es muy útil tener un ayudante de soldadura. Mina tiene varios clips de cocodrilo pellizcar la Junta y puede girar para mantener la junta plana. Además, mina también tiene una bandeja en la base para poner el carrete de soldadura.

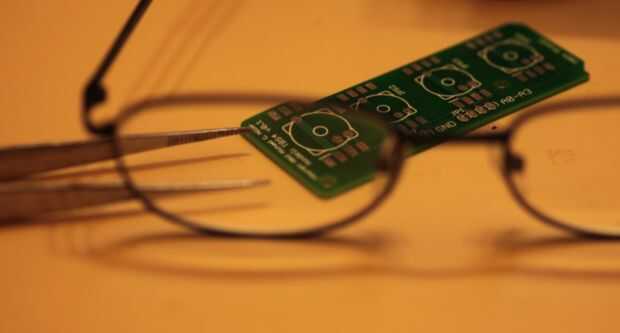

Me pareció tener algún tipo de mejora de la visión un requisito. Mientras mi visión sigue siendo muy buena, no podía imaginar tales piezas pequeñas sin un aumento de la soldadura. He encontrado que usar gafas de lectura con un aumento decente trabaja muy bien. Sólo perdí dos condensadores de 12 en que tuve que soldar. Estaban cerca del tamaño de un grano de arena. La próxima vez voy a usar piezas más grandes de SM.
Apliqué un poco líquido de flujo de soldadura (viene en una botella) para cada cojín del SM y un poco entre. Este material es pegajoso y ayuda a mantener la parte a la Junta mientras que la soldadura. Luego pulse ligeramente el soldador a un lado teniendo cuidado de no mover la parte. Luego tengo algunos soldar a lo poco de la almohadilla que se muestra junto a la parte delantera, y solo fluirá alrededor del cojín y de plomo. Permita que se enfríe durante 15 segundos y luego repetir para los otros conductores.
Una vez finalizado, utilicé alcohol y un hisopo para lavar lejos cualquier izquierda sobre soldadura de fundente para limpiar el tablero.
