Arduino verdadero probador capacidad de batería (Li-Ion/NiMH/NiCD/Pb) (4 / 11 paso)

Paso 4: FET con 2,2 ohmios

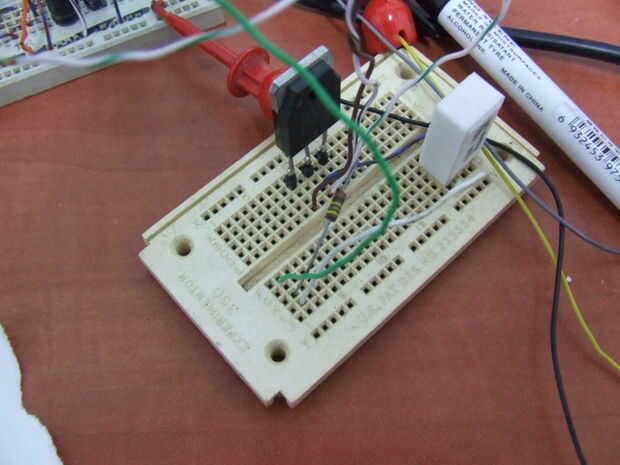

fue bastante simple de añadir un FET con "en" la resistencia de ~ 8mOHM (no barly cualquiera potencia disipation en él) y una resistencia de 2,2 10W.
Conecté dos pines A/d de Arduino a los polos de resistencia y restar los valores para obtener la caída de tensión exacta de la resistencia.
Ahora que las muestras cada segundo y acumulado la corriente (I = DeltaV/R).
También he añadido un zumbador para indicar cuando la carga era sobre y detenido la descarga.
