Arduino Web habilitado RGB iluminación (1 / 6 paso)

Paso 1: Circuito de LED Driver

Nota: por favor, lea los dos pasos siguientes antes de comenzar cualquier trabajo aquí mencionado, que tenía que hacer alguna modificación a mi escudo original debido a problemas de alimentación, se describen en el siguiente paso.

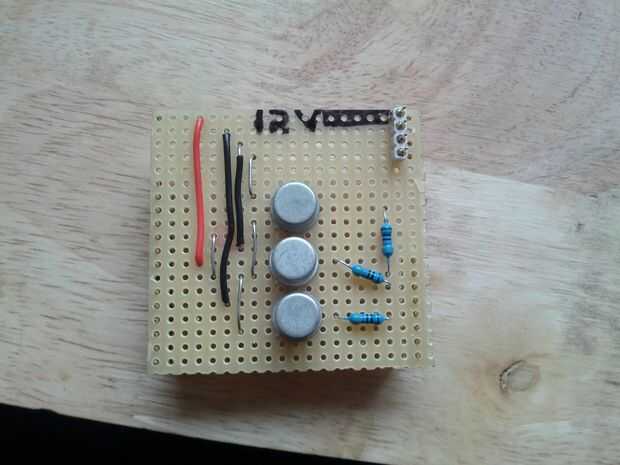

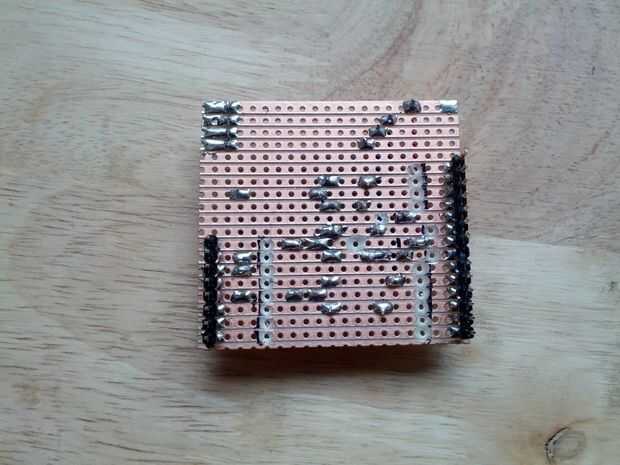

Aquí tienes que construir el circuito del conductor representado en el esquema a continuación, esto puede hacerse de la misma manera que lo hizo y en un escudo a la pila en la parte superior el escudo Arduino y Ethernet, o puede ser un tablero independiente, de cualquier manera va a funcionar, pero no veo ninguna ventaja que no se lo que es como un escudo.

Algunos puntos menores, tienes que tener tres cables de alimentación de su escudo:

  • Uno + 12v que va cable con el conector de 12v en el LED de salida de la tira
  • Uno + 5v pin va al pin de 5v de Arduino, y
  • Una tierra que el conector de tierra en el Arduino

La razón de esto se explica en el siguiente paso.

Hay algunas buenas guías para construir un escudo desde cero utilizando placa perforada en YouTube, también pueden utilizar un escudo de prototipos preconstruidas (semi).
