Paso 2: Montaje de circuitos y pruebas

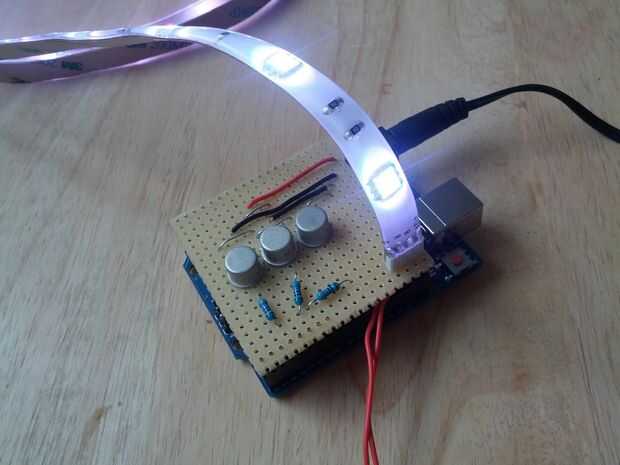

Las pruebas iniciales de mi circuito del conductor antes que montado sobre la placa perforada:
Te comento eficiencia porque como se puede saber por la imagen de abajo que estoy suministrando el Arduino con 12v es a bordo de barril jack y utilizar esto para manejar los LEDs mediante el pin Vin en el Arduino, esto significa que el Arduino debe convertir 12v a 5v a través de su convertidor lineal, que consiguió muy caliente después de una hora o así.
A raíz de esto decidí utilizar un convertidor de DC-DC conmutada 12v a 5v para el Arduino y suministrados a través de los pines de 5v. completamente evitando el convertidor lineal de Arduino, para ello tuve que modificar mi escudo ligeramente para redirigir el 12v fuente para los LEDs y a añadir cables va a 5v y tierra pines de Arduino.
La fuente de 12v para el LED irá directamente después el interruptor principal, tierra irá a la tierra y será 5v de la salida del convertidor DC-DC, en mi controlador he usado un convertidor DC-DC aislado (es decir, el terreno entrado está aislado de la tierra de salida) como tuve los de electrónica de audio, sin embargo esto no es importante para este tan un regular 3 terminales Convertidor también estaría bien.
También tengo un botón que cambia los LEDS entre de lleno en y el último ajuste mediante el servicio web, una vez lo empujado a cambio las luces utilizando el último usan (o por defecto si no establecerán) transición y tiempo de transición. No tienes que usar este botón, no se necesitan cambios en el código para desactivarlo, si usted quiere utilizarlo todo lo que tiene que hacer es cambiar un pin del Arduino a tierra.
