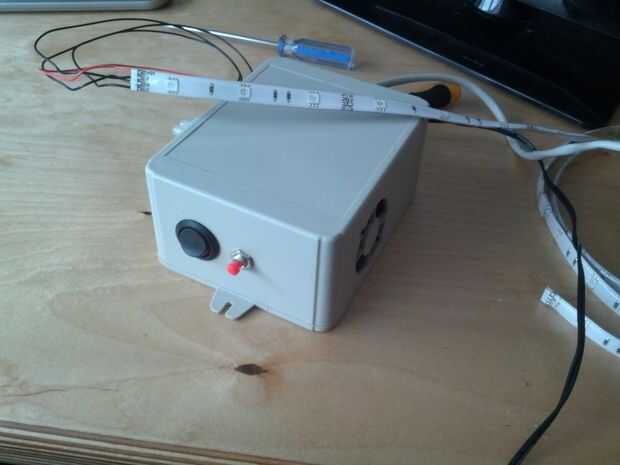

Paso 4: Montar en gabinete
El diseño de las secciones de cortado y montaje varía grandemente con el recinto, sin embargo he incluido todas mis dibujos de CAD en el repositorio de GitHub (aunque son todos los archivos 2DDesign, lo siento, he cambiado a LibreCAD para todo el futuro proyecta ahora).

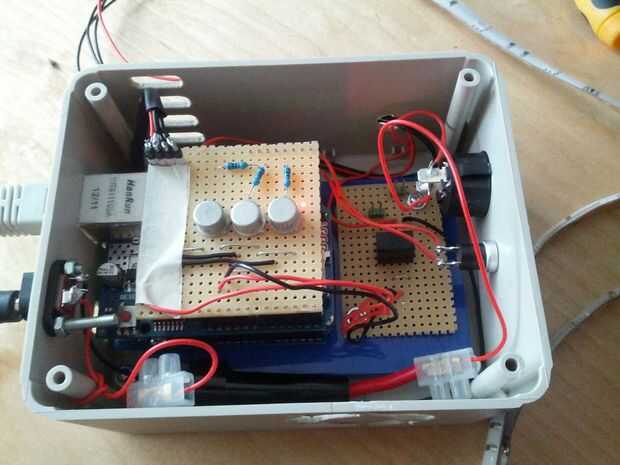

Si usted diseña su controlador para mayores cargas entonces puede que desee comprobar lo que tiene salida de calor es y decidir si usted necesita cualquier disipadores de calor o aire forzado enfriamiento o no, en mi caso he añadido las instalaciones que incluyen un ventilador y la capacidad para ejecutar en ambos 12v o 5v pero yo no creo que era necesario , sin embargo es bueno tener respiraderos en el caso de todos modos.
Decidí que era una buena idea incluir un fusible entre el + 12v la fuente de la entrada del cañón y el interruptor principal, utilizado los portafusibles estándar 20mm en línea automotriz, aunque cualquier tipo sería tan bueno, veía en soportes de montaje de panel eran asombrosamente caros en comparación con el tipo de línea que estoy usando.
Como para fusible, fui con 630mA, cada canal dibujó entre 100 y 120mA y Arduino shield Ethernet será alrededor de 300 mA por lo tanto esta clasificación es un poco baja si nada, aunque no he tenido aún un golpe de fusible.
