Arduino + WiFi, música sensible accesorio de luz LED (9 / 22 paso)

Paso 9: WiFi Arduino Shield (es decir, 7 escudo de luz) - montaje de la tarjeta

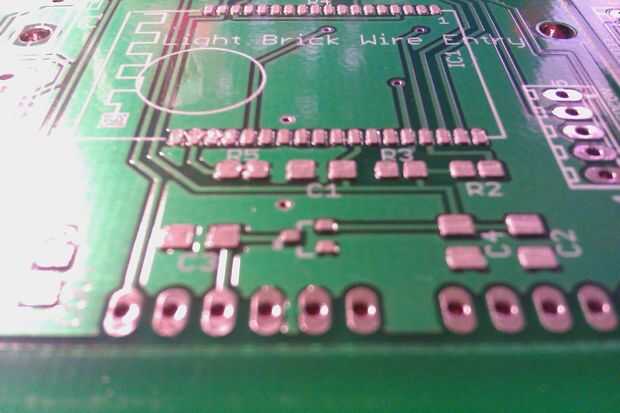

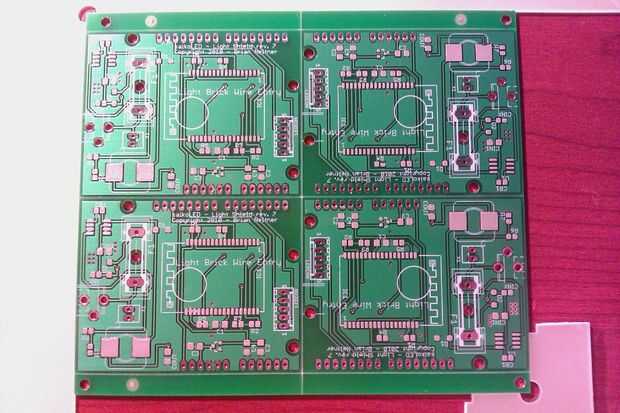

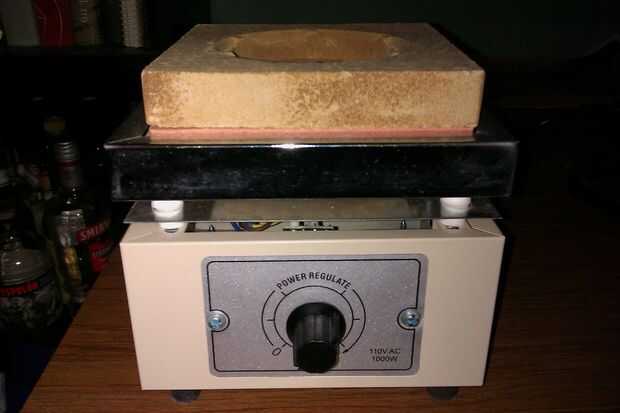

Una galería de símbolos de soldadura se utiliza para colocar una capa delgada de pasta de soldadura sin plomo en las placas. Encontramos que el flujo de soldadura era obligatorio para lograr buena confiabilidad. Para soldar a mano a menudo dio lugar a un sobrecalentamiento de las almohadillas, así como empalmes de la soldadura pobre para el módulo de WiFi. Para obtener más información acerca de cómo hacer flujo de soldadura, ver la extrema superficie de montaje soldadura Instructable. En nuestro caso, coloca la pasta de soldadura con una galería de símbolos de soldadura, a nuestros componentes y luego utiliza una placa mesa para reflujo simultáneamente todos los componentes.

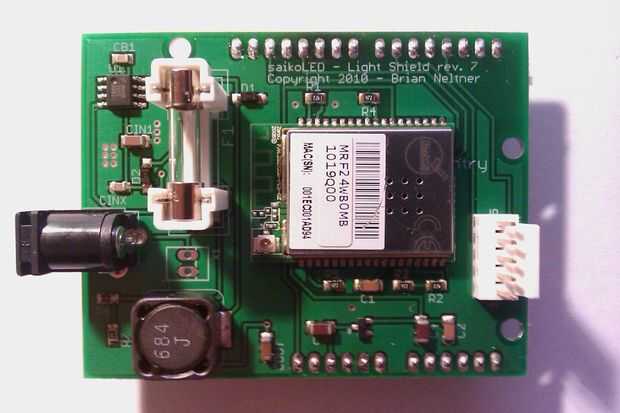

Después de reflujo, se sueldan los componentes a través del agujero sobre el tablero, con el resultado final parece esto:
