Arduino + WiFi, música sensible accesorio de luz LED (13 / 22 paso)

Paso 13: Asamblea Saiko5 - paso 2: Alinee la caja e instale la cubierta de la luz 7

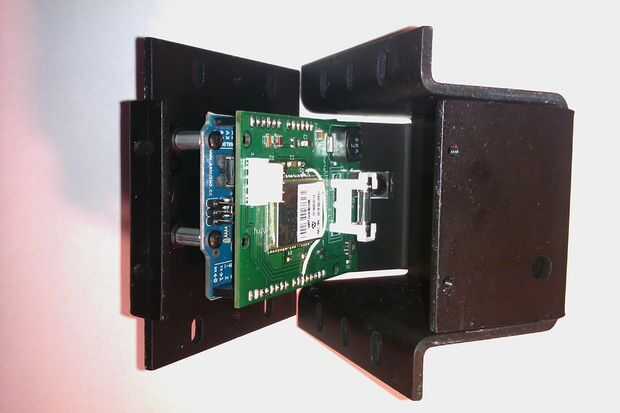

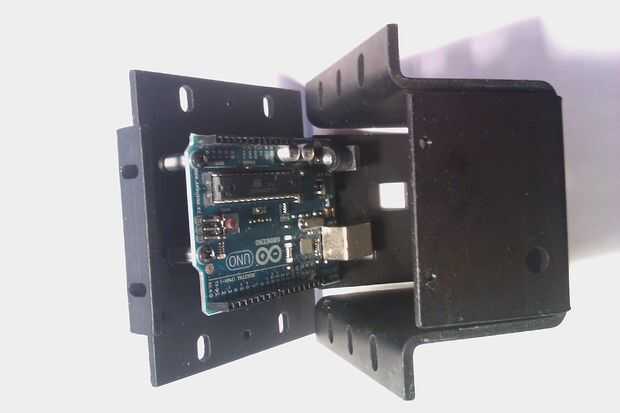

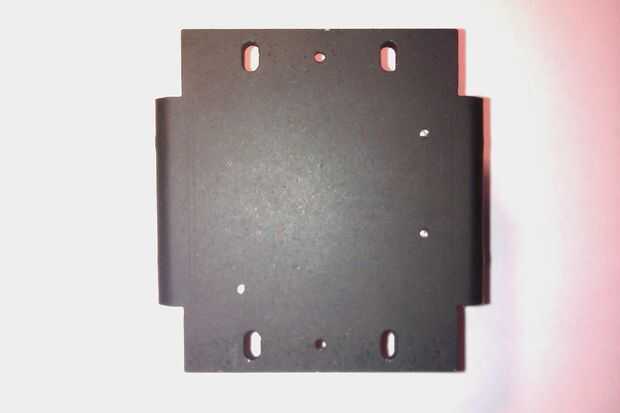

Deslice el borde de la cubierta entre el Arduino UNO y el lado de la cara posterior. Los agujeros rectangulares en la cubierta deben alinearse con el puerto USB de la Arduino UNO. Después de deslizar la tapa, use un destornillador para apretar los dos tornillos que son fácilmente accesibles, y apriete a mano la más difícil de alcanzar tornillo cerca de puerto USB. Cuando hacemos esto, nos aseguramos apretar la Junta y cara de nuevo juntos para que no haya ninguna tensión contra ajuste. Después de que los tornillos están bien apretados, enchufe la luz escudo 7 con el conector fusible y cañón en la cara a los agujeros rectangulares. Asegúrese de que conecte el encabezado en el Arduino UNO completamente, y que no pins falta el agujero a que se destinan.

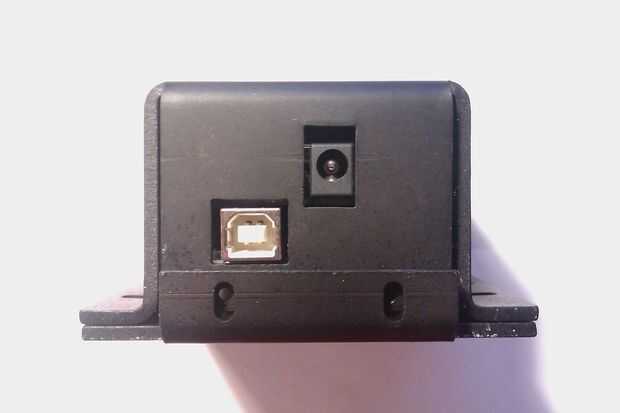

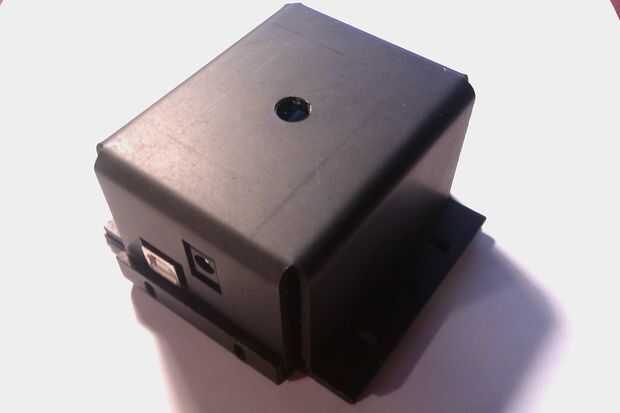

Después de instalación el Arduino UNO y 7 escudo de luz, el caso puede cerrarse fácilmente. Se alinean las ranuras de las bridas, las ranuras en el borde se alineen con los agujeros en la cubierta y el puerto USB y conector de barril debe quedar fuera de los agujeros rectangulares.
