Arduino + WiFi, música sensible accesorio de luz LED (14 / 22 paso)

Paso 14: Asamblea Saiko5 - paso 3: Conecte la antena

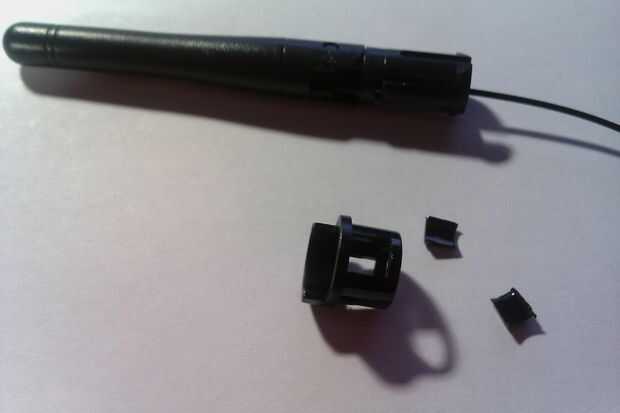

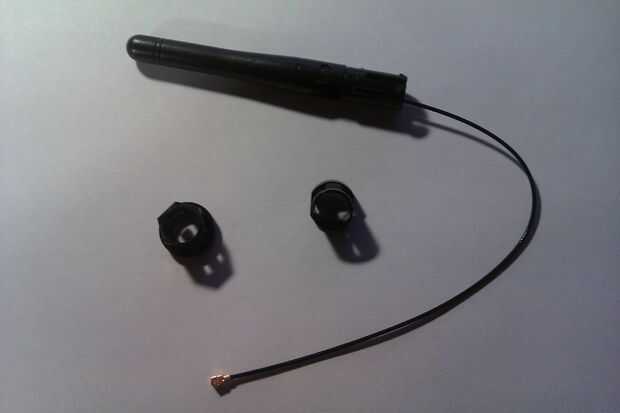

Primero las piezas de montaje de la antena deben modificarse para adaptarlas para el uso con 1/8 de aluminio. Que fueron diseñados para 1/16 casos de aluminio, por lo que los clips de complemento se colocan incorrectamente para el montaje en nuestro caso. El paquete de antena contiene dos piezas de montaje diferentes, uno con una sección transversal hexagonal y la otra circular. Tomamos la pieza circular y retire los clips de complemento con las pinzas. Esto nos deja con dos broches de presión, antena y un pedazo de montaje con dos agujeros donde los broches de presión solían ser.

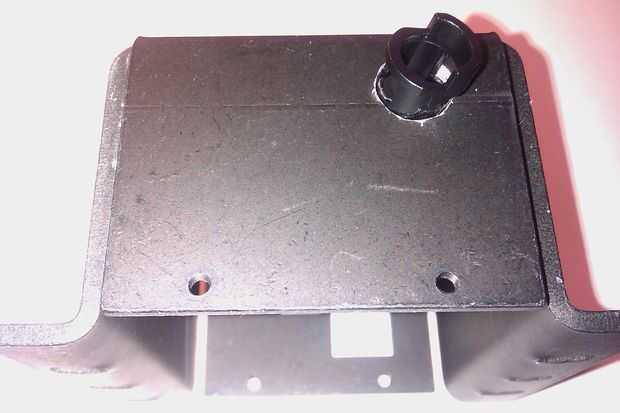

La pieza de montaje de antena modificado luego se ha deslizado en el agujero circular grande enfrente de la USB y barril jack los agujeros rectangulares. El "labio" de la pieza de montaje de la antena debería estar colocado hacia el borde más cercano para que cuando se monta la antena está libre para girar en la orientación correcta.

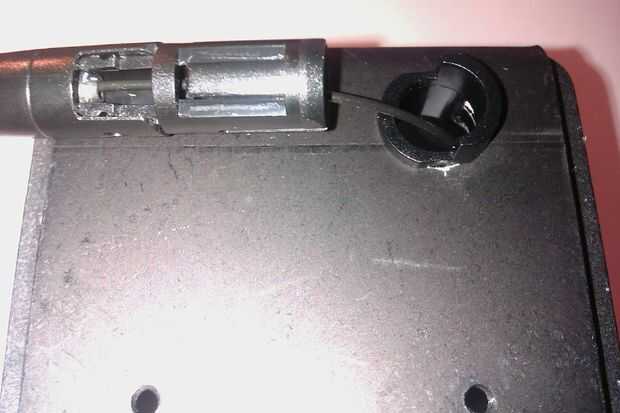

La pieza de montaje puede introducirse fácilmente en el orificio de 7/16" en el caso. Porque ya no hay broches de presión para evitar que la pieza caiga hacia atrás, ponemos un pequeño toque de epoxy de la mountin pieza a cada lado para sujetarlo. A continuación, el cable de la antena es encadenado por la pieza de montaje desde el exterior de la caja en el interior de la caja.

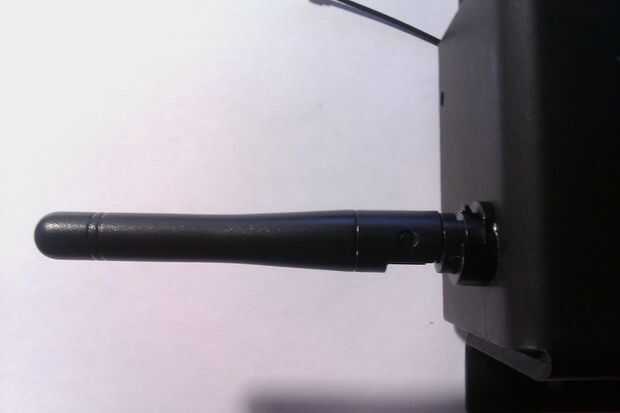

La antena es encajada en su lugar empujando a través de la pieza de montaje. Encajará en su lugar y debe no ser fácilmente retirado a través de. Después de empujar la antena en su lugar, la antena se puede doblar con la articulación exterior y girar 180 grados centrada hacia "arriba" cuando se monta en una pared.
