Arduino + WiFi, música sensible accesorio de luz LED (16 / 22 paso)

Paso 16: Asamblea Saiko5 - paso 5: montaje caso controlador Final

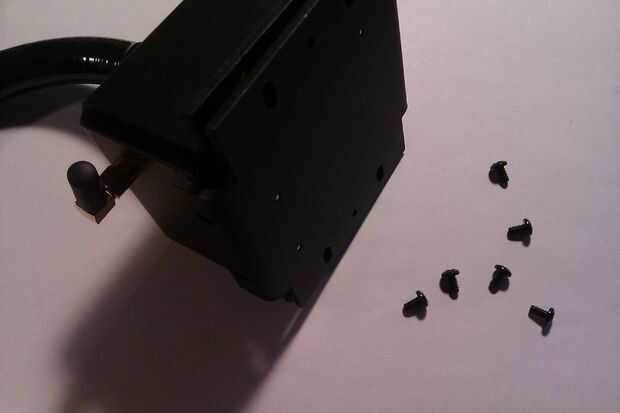

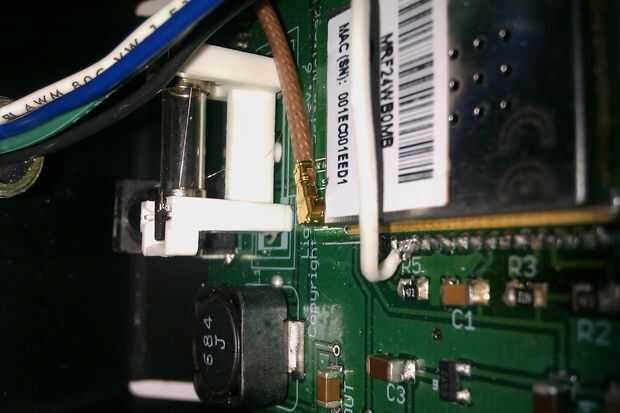

El conector de antena u.fl puede conectarse desde el cable de antena del módulo WiFi. Esto debe encajar en su lugar, pero es un poco complicado. A continuación, los seis 1/4" 6-32 óxido negro tornillos se utilizan para cerrar el caso. Hay un tornillo que va en el centro de cada pestaña (desde el lado del brazo de flexión del caso en) y los dos tornillos que van en el labio de la cara posterior en el lado de la cubierta. Pusimos los tornillos sin apretar para asegurar buena alineación y apriete hacia abajo. Para el ajuste, comience con los tornillos de las bridas y luego los tornillos en el labio para que el caso cierra de la manera. Por el método de fabricación utilizado para formar los casos (doblez asistido por ordenador), hay algún error intrínseco en la precisión de las curvas. Para solucionar los problemas de tolerancia intrínsecos en el proceso de mecanizado, los tornillos están diseñados para ser emparejado con una ranura en lugar de dos agujeros para que haya mayor libertad para ajustar las piezas para hacerlas coincidir muy bien.
