Paso 17: Asamblea Saiko5 - paso 6: Coloque ladrillo luz 7 para la placa trasera
![]()
![]()
![]()

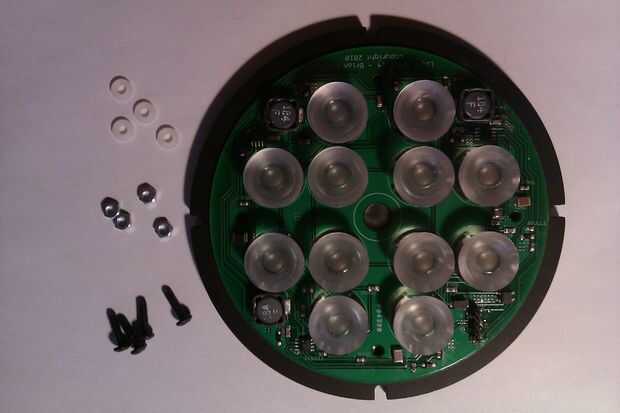

La luz ladrillo 7 con estuche se monta colocando primero el poblado 7 de ladrillo de luz a la placa y el disipador de calor. Este pedazo se hace del aluminio anodizado, y por lo tanto tiene alta conductividad térmica para evitar que los LEDs de la tarjeta de sobrecalentamiento y daños. Uso del tablero de luz ladrillo 7 sin un disipador de calor resultará en ciclos térmicos frecuentes de los empalmes de la soldadura y el dado del semiconductor, que causa la quema LED, LED disminuye en brillo, y empalmes de la soldadura como cíclicamente está estresado, puede causar insuficiencia de soldadura. Colocar el 7 ladrillos de luz para la placa trasera requiere cuatro tornillos de máquina de 1/2" negro, cuatro arandelas de plástico y cuatro tuercas.

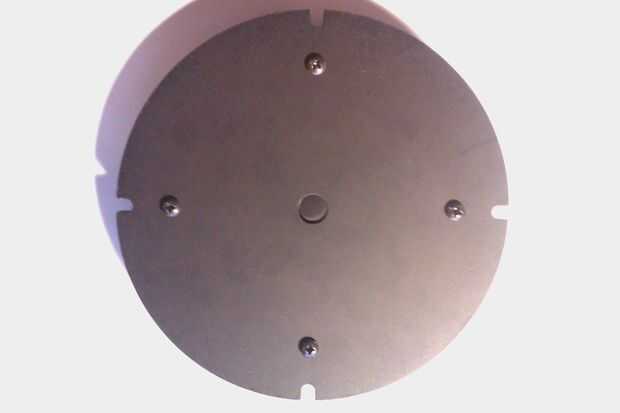

Para colocar el tablero del LED, alinee los orificios en el tablero de luz ladrillo 7 con la placa trasera de aluminio y empujar a través de los tornillos de la máquina desde el lado de la placa trasera. A continuación, utilice una arandela de plástico y una tuerca para asegurar la placa a la placa trasera. La conexión aquí debe ser muy apretada para lograr adecuada conductividad térmica y calor se hunde.
