Arduino + WiFi, música sensible accesorio de luz LED (18 / 22 paso)

Paso 18: Saiko5 montaje - paso 7: Junta acople y placa posterior brazo Flex

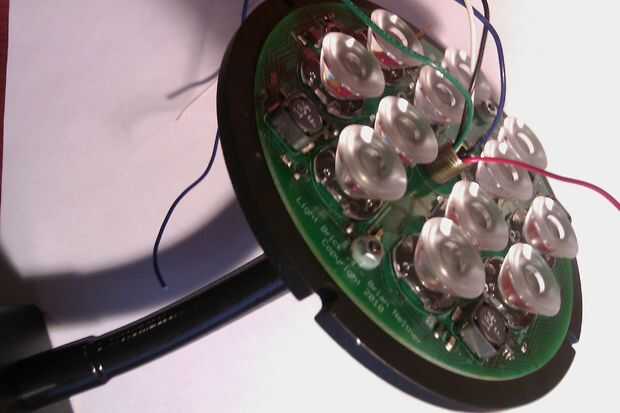

Fije la placa recién conectada y placa posterior a la flexión del brazo, que no debe estar ya conectado a la luz escudo 7 caso y han expuesto (sin terminar) de los cables. Apriete el brazo flex a la Junta utilizando incluido plástico arandela y 1/4" NPS.

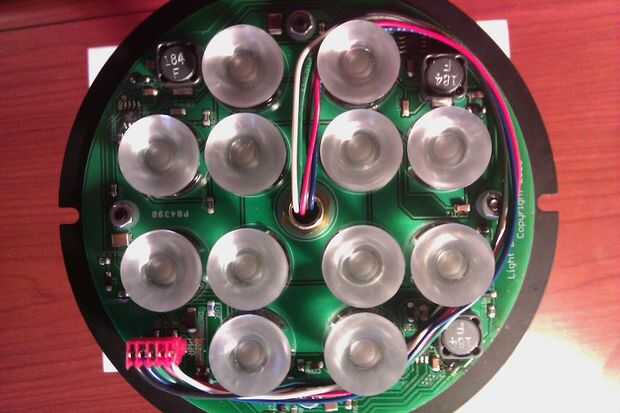

Después de fijar firmemente el brazo flex a la placa trasera con placa conectada LED, terminar los cables con un conector IDC como los conectores de estilo MTA100 de Tyco Electronics mencionan anteriormente. Este se enchufa en la cabecera expuesta en el tablero de LED. Para evitar ver las sombras de los cables, intente ejecutar el cableado a lo largo de la placa por debajo de las lentes para tensar cualquier restante. También puede hacer esta conexión antes del sellado el caso del regulador y tirar el juego a través del brazo de flexión en la otra dirección.
