Arduino + WiFi, música sensible accesorio de luz LED (19 / 22 paso)

Paso 19: Saiko5 montaje - paso 8: Conecte a protector cilindro y placa frontal de acrílico.

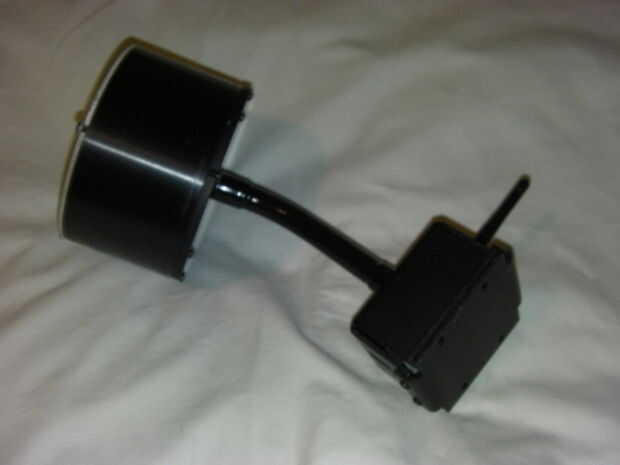

Coloque el cilindro en la placa trasera con cuatro 1/2 6-32 tornillos de negro. Una vez más, la conexión debe estar bien ajustada para garantizar buena conductividad térmica. Los tornillos tienen un poco de espacio para compensar las tolerancias en la redondez del cilindro, por lo que deben intentar centro el cilindro así como sea posible para evitar un labio en la placa trasera que sobresale sobre el borde del cilindro.

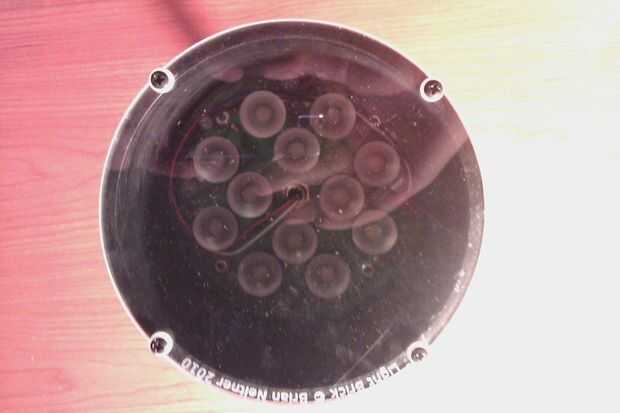

Por último, fije el protector acrílico (producido por http://ponoko.com) al otro lado del cilindro de aluminio anodizado para evitar daños en el tablero del LED. Fije mediante arandelas de plástico y 1/2" 6-32 tornillos para evitar grietas. Uso de arandelas de metal agrietará el escudo acrílico Si aprieta demasiado. Además, acrílico frost y convertido en opaco o romperse si se exponen a algunos disolventes. Antes de intentar lavar la pantalla, asegúrese de que su disolvente es compatible con el acrílico. En general, el escudo no se necesita ser muy limpio para lograr excelente claridad óptica en el mismo rayo de luz.
