Paso 2: Tablero del LED (es decir luz ladrillo 5) - diseño de circuito

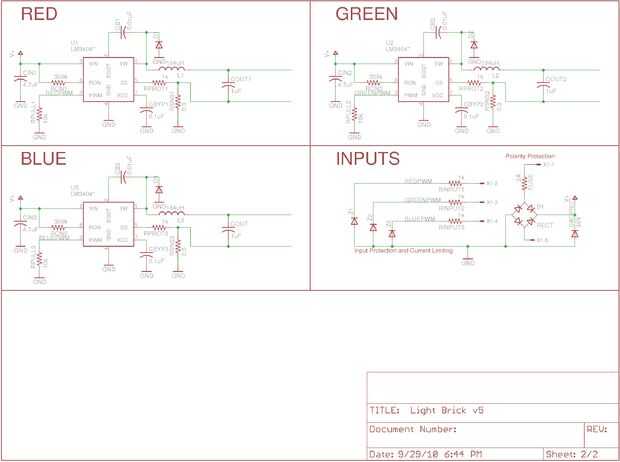

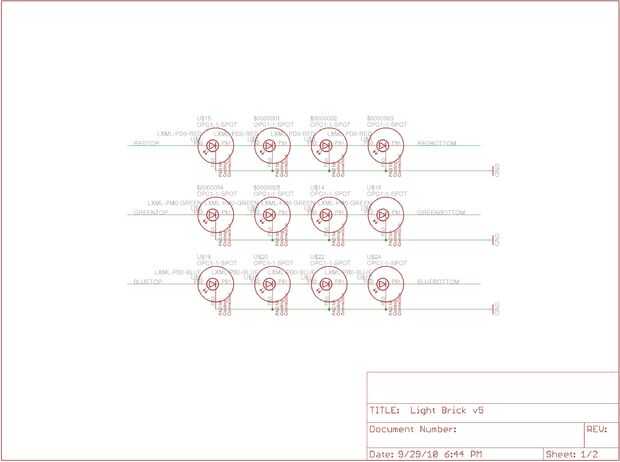

El ladrillo de luz utiliza el mismo diseño para los circuitos de potencia como el iluminador ultraluminosas. Un LM3404 de Semiconductor nacional se utiliza como base para el circuito de potencia con un convertidor del buck para proporcionar una constante 700mA identificarla independientemente del voltaje de alimentación (18-36VDC). El tablero tiene tres colores de LED: rojo, verde y azul real rebelde Luxeons de Philips Lumiled, con cuatro de cada color LED por tablero. Cada pin del control se tira a tierra para que el dispositivo por defecto "OFF" y conectado a un conector de 5 pin para control externo.
Protección más entrada siguiente se agrega para proteger contra error de usuario en el dispositivo de conexión. Entre un fusible, resistencias de protección de entrada de ocho, tres diodos de zener en las líneas digitales, un diodo de zener 5W grandes en la línea de entrada y un rectificador de puente completo, debería ser posible para que el usuario Conecte los cables al revés, conecte el voltaje de línea al dispositivo brevemente, tiene una línea de señal ruido, u otros errores que generalmente desagradables sin destruir completamente la Junta. Por supuesto, habrá un SMT algo difícil fusible para desoldar y volver a colocar para reparar la Junta en caso de falla catastrófica, sino que es una buena vista mejor que reemplazar todas las fichas pequeñas y caras!
Estos esquemas están disponibles bajo una licencia Creative Commons Atribución-NoComercial-CompartirIgual 3.0 Unported License. Archivos de diseño completo, incluyendo archivos de eagle, están disponibles en http://saikoled.com. Permisos más allá del alcance de esta licencia pueden estar disponibles en http://saikoled.com/contact/.
