Paso 3: LED tablero (es decir luz ladrillo 5) - diseño

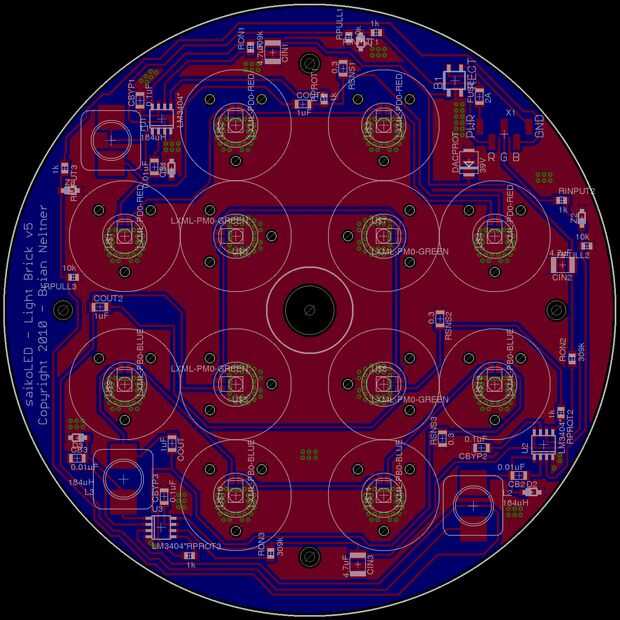

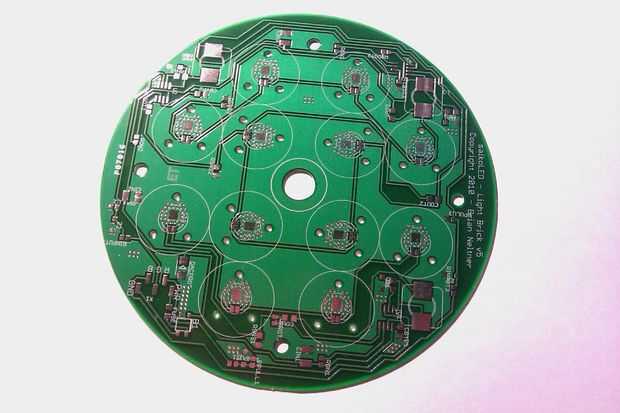

Como se puede ver, los esquemas son bastante simples, limitación de las formas del dispositivo puede fallar. El diseño del tablero de LED (abajo) está diseñado para que los LEDs azules y rojo están en lados opuestos del patrón con cuatro LED verdes en el centro. Este diseño permite la colocación de cada huella eléctrica en el PCB en una sola capa, y usando sólo componentes SMT, la parte posterior de la Junta es totalmente desnuda de contactos eléctricos.

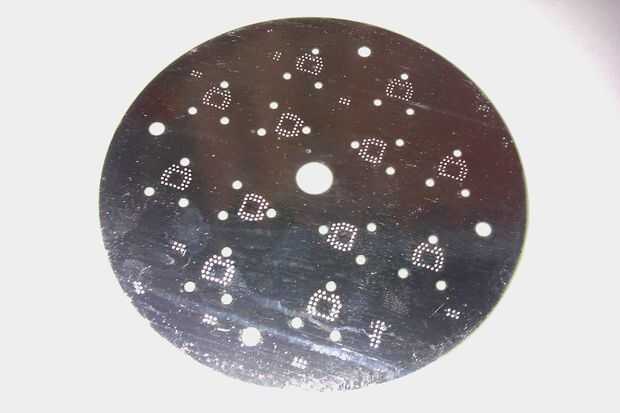

Son importantes las ventajas de la colocación de la tabla con todos los rastros en una sola capa. El mayor beneficio es que porque los LEDs de rebelde están aislados eléctricamente en su disipador de calor, un disipador de calor solo, continua en la parte posterior de la junta puede enfriar los LEDs muy fácilmente. En segundo lugar, sin rastros eléctricamente conectados en la parte posterior de la Junta, hay no hay riesgo de cortocircuitos a través de la caja de aluminio que la placa se fija con pernos, eliminando la necesidad de un aislamiento eléctrico pero térmicamente conductivo adhesivo en la parte inferior de la Junta. A continuación se muestra la parte inferior del tablero, donde cada orificio visible (via) es conectado a tierra y conectado al LED fregaderos de calor.

Estos diseños de tablero están disponibles bajo una licencia Creative Commons Atribución-NoComercial-CompartirIgual 3.0 Unported License. Archivos de diseño completo, incluyendo archivos de eagle, están disponibles en http://saikoled.com. Permisos más allá del alcance de esta licencia pueden estar disponibles en http://saikoled.com/contact/.
