Arduino + WiFi, música sensible accesorio de luz LED (4 / 22 paso)

Paso 4: Tablero del LED (es decir, 5 ladrillo de luz) - montaje de la tarjeta

De prototipos inicial, una estación de soldadura de aire caliente Weller fue utilizada para asegurarse de que los LEDs se sueldan sin aflojarse cualquier tensiones residuales que pudieran hacer los empalmes sobre ciclos térmicos. Para ello primero poner una pequeña cantidad de pasta de soldadura en la almohadilla térmica y las dos clavijas y luego calentando todo el tablero con una boquilla de aire de dos salida. Un mejor método de producción de pequeña escala es utilizar una plantilla de soldadura junto con una placa caliente a reflujo todo el tablero al mismo tiempo, y esto es lo que realmente se utiliza para nuestra producción. Un ejemplo de cómo llevar a cabo la soldadura de reflujo de placa caliente, ver la extrema superficie de montaje soldadura Instructable.

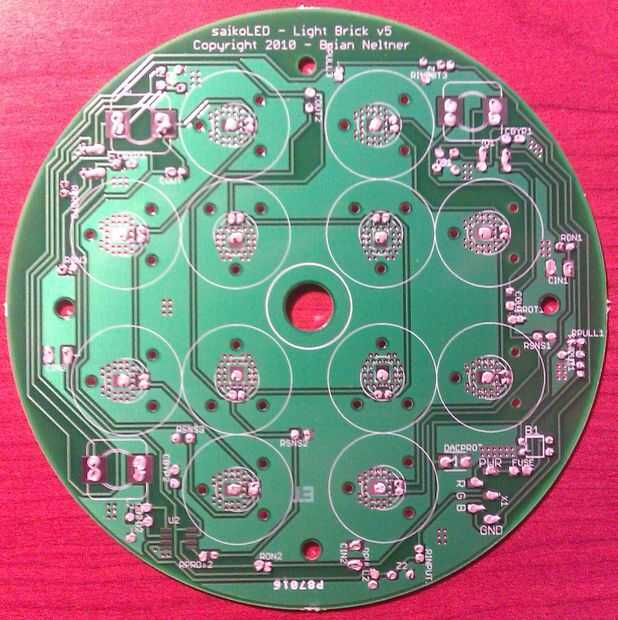

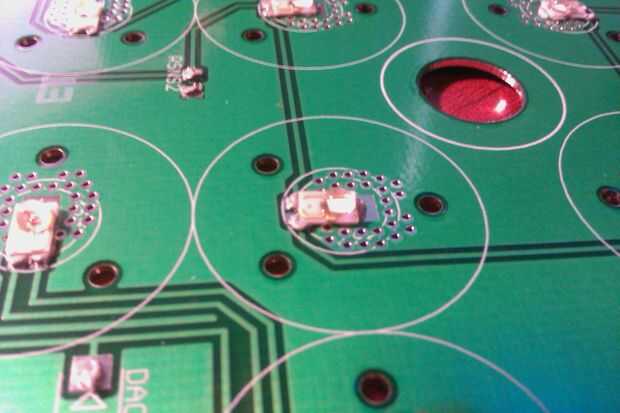

También sirve el propósito de "sustitución" de los LEDs en su asiento correcto en el tablero como la tensión superficial de la soldadura fundida tira la pieza en posición. Es realmente algo fascinante ver como los LEDs "salto" en su correcta, centrada en la posición (esto es importante para que sean colocadas correctamente para la óptica!). El primer paso para este método de soldadura es colocar pasta de soldadura en la placa, ya sea mediante una jeringa, o una plantilla.

A continuación, coloqué todos los LEDs y otros componentes con unas pinzas.

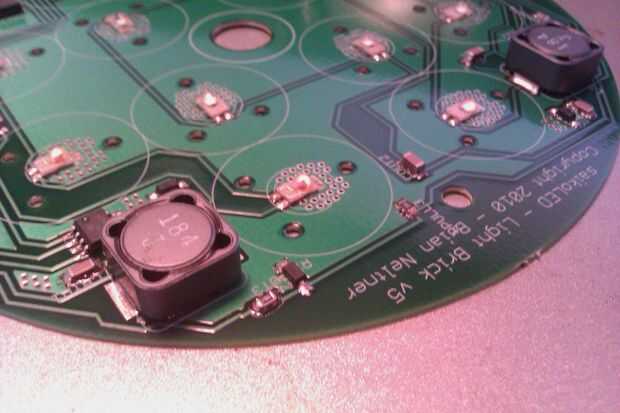

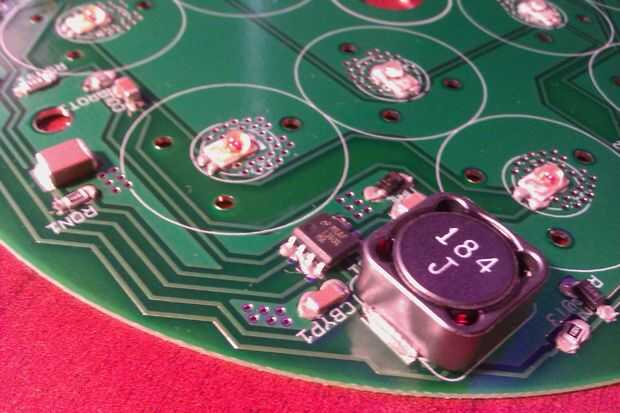

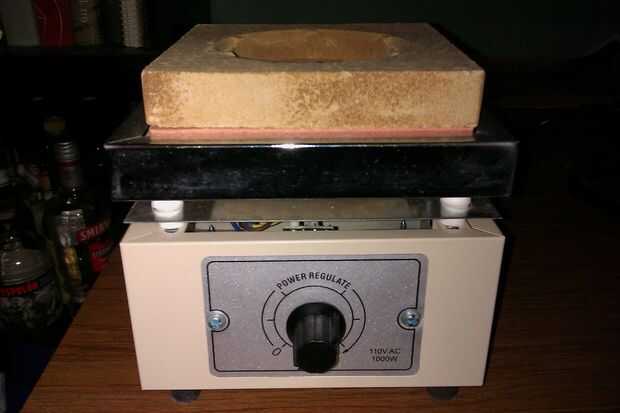

Finalmente, es tiempo para calentar el tablero sobre una placa para reflujo y reemplazar los componentes.

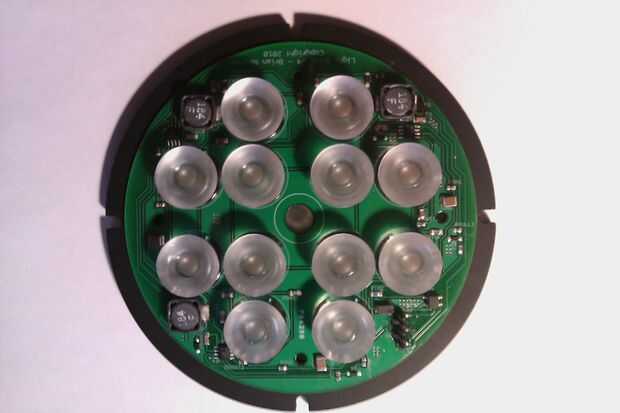

El último paso en el montaje de la tarjeta es para colocar la óptica--en este caso OPC1 estilo óptica de Dialight. ¡ Son grandes! Hay tres fichas para guiar en la posición correcta (que es buena siempre y cuando el LED se centra correctamente de los de soldadura por reflujo), y unida están respaldados por lo que permanecen en su lugar. También se ven muy elegantes, en mi opinión. Un Consejo muy atractivo!
