Arduino + WiFi, música sensible accesorio de luz LED (5 / 22 paso)

Paso 5: LED tablero (es decir, 5 ladrillo de luz) - tablero de pruebas

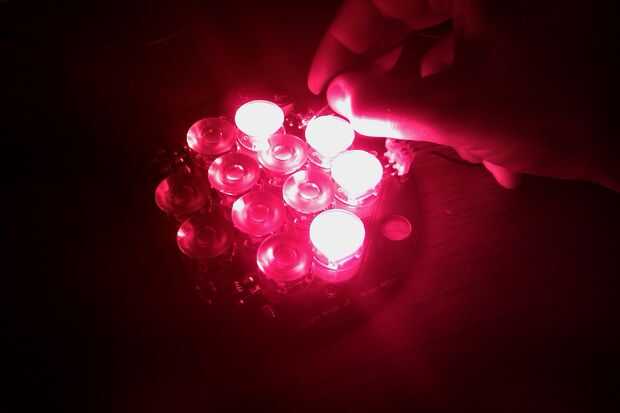

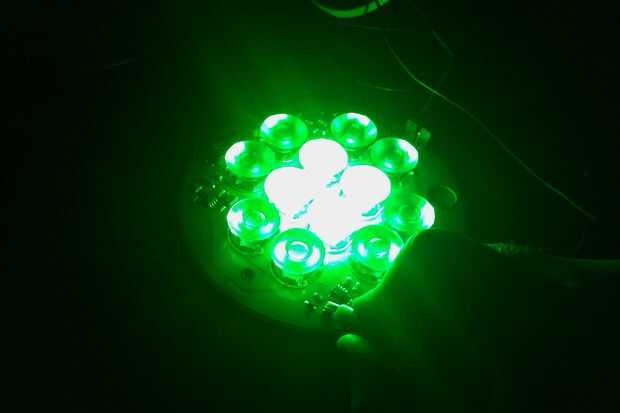

Para encender, conectar 20VDC, más o menos a través de la alimentación y tierra y luego tocar los pines de control con 5VDC (actual limitado, sólo en caso de las líneas digitales!). A continuación puede verme manualmente tocando los pines de control para los canales rojos, verdes y azules uno a la vez.

El dispositivo final pone hacia fuera alrededor de 1000 lúmenes de luz, asumiendo que la eficiencia óptica del 80% (es decir, 20% de la luz se pierde a la óptica y las ineficiencias de LED). Estos enfoque particular óptica la viga hasta un cono de 7 grado y aun de este gran angular que las fotos son tomadas de (alrededor de 45 grados), es bastante obvio que no desea buscar directamente en éste! Convertido en blanco completo y fue capaz de reemplazar básicamente la salida de luz de la luz de arriba incandescente de 60W en mi habitación!
