Arduino Wireless control tanque (nRF24L01) (5 / 6 paso)

Paso 5: Cableado del controlador

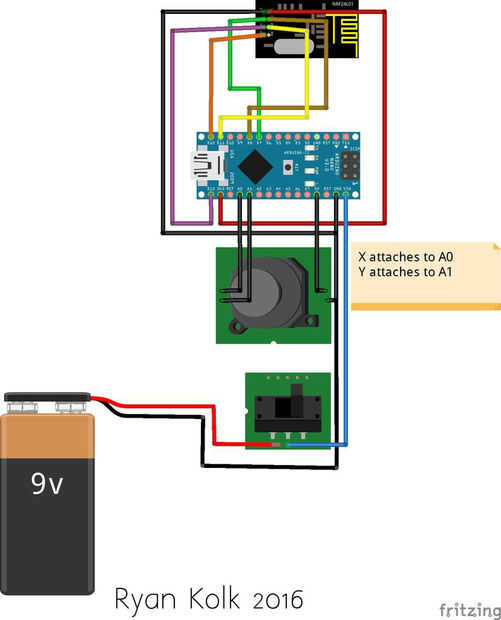

Cableado del controlador

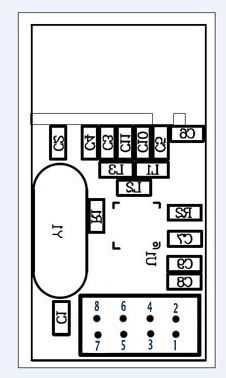

nRF24L01 pernos---pernos de Arduino

• GND 1---GND
• VCC 2---3, 3V
• CE 3---7
• CSN 4---8
• SCK 5---13
• MOSI 6---11
• MISO 7---12
• IRQ 8---no conectado

Joystick---Pines de Arduino

• GND---GND
• + 5V---5V
• VRx---A0
• VRy---A1

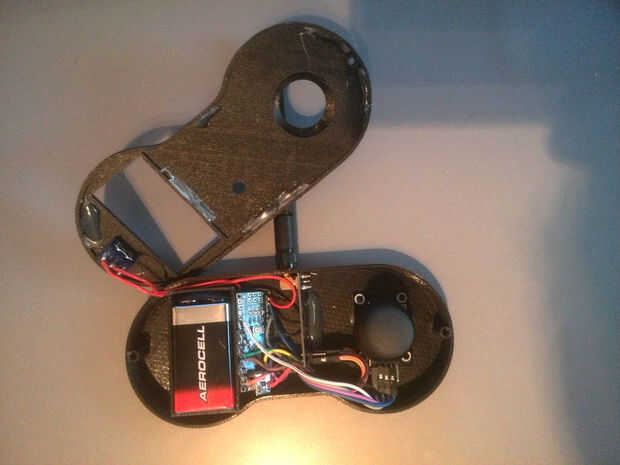

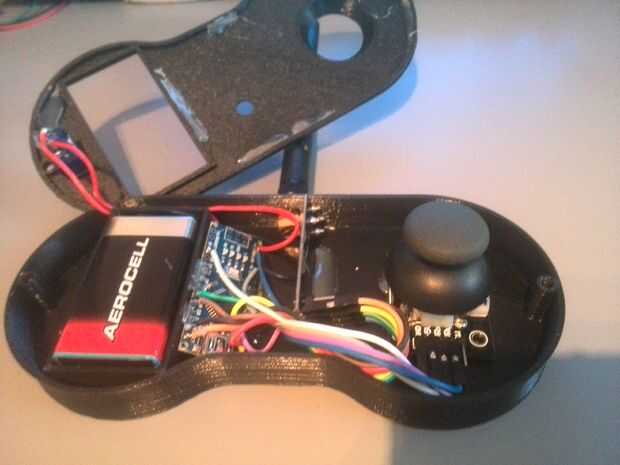

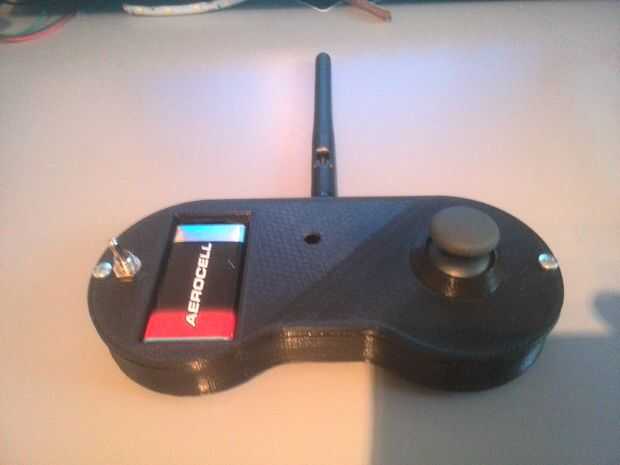

Es un poco de puzzle, encajan todos los componentes en el controlador, pero con paciencia estoy seguro que lograrán
