Paso 10: Fuente de alimentación y optimización
Durante la carga del código, el tablero es alimentado mediante un cable USB pero cuando cada vez que desea utilizar en el mundo real, usted necesita un externo energía supply.it es generalmente impráctico a cables de alimentación largos al ubicación del sensor. Así que para alimentación externa batería de alimentación es la mejor opción que creo. Hay varios tipos de pilas existen en el mercado. Así que escoge según su elección. En este proyecto he usado batería de 9V. Puede utilizarse una batería de alta capacidad para una vida más larga.

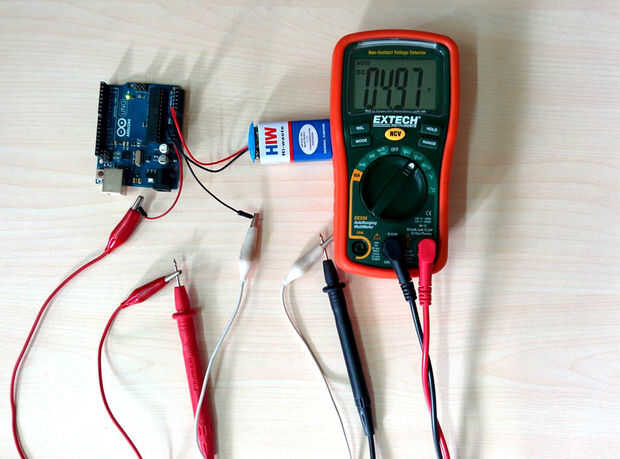

Conexión de una batería de 9V directamente a la placa arduino es algunos qué complicado. Conecte el terminal positivo de la batería al pin de Vin de la arduino y el terminal negativo de la batería al pin GND de arduino. Después de conectar la batería, medí el voltaje a 5v y GND pin es 4.97v que es seguro para nuestra operación.
¿Cuántos días puede ejecutar su sistema mediante el uso de una batería de 9V? Apenas 2 a 3 días. La alimentación principal elemento en la tabla de consumo es led para indicación de potencia y el regulador de tensión. Entonces, ¿cómo puede ejecutar este sistema para un mes o un año mediante una batería más pequeña?? Todas estas posibles mediante el uso de algún hardware adicional y software.
Optimización de energía
El módulo funcionará cuando el nivel de tensión es suficiente. Cuando el voltaje del paquete cae por debajo de cierto umbral, el sistema del sensor se apaga, aunque todavía hay algunos restantes 'jugo' en las células de la batería.
Este poco de jugo se puede extraer con éxito utilizando un convertidor boost.
Si el módulo transmisor está expuesto a la luz del sol creo que eres afortunado. ¿Cómo?
Porque puede utilizar un pequeño panel solar para cargar la batería. Aunque la cantidad de luz del sol es un gran factor pero con un convertidor de impulso resuelto todos estos problemas.
