Paso 2: transmisor
El transmisor consiste en
1. PIR sensor para detectar el movimiento humano
2 Arduino para procesar los datos de sensor de PIR
3. RF transmisor para transmitir los datos al receptor

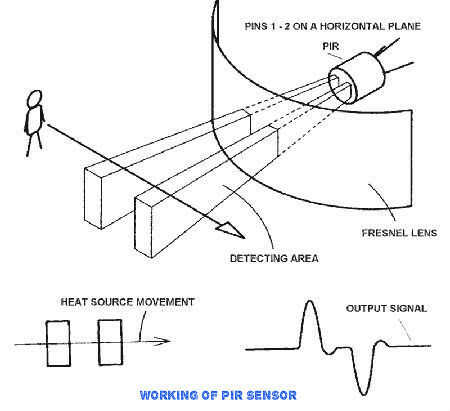

Sensores infrarrojos pasivos de trabajo mediante la medición infrarroja entrante de humano o animal. No emiten energía, razón por la cual se les llama "pasivas". Los seres humanos y animales liberan energía infrarroja. Sensores infrarrojos pasivos (a veces llamados Piro eléctricos Detectores) detectan esta energía y dan una señal a la ARDUINO.
Para el funcionamiento del sensor de PIR puede hacer clic aquí
Para el transmisor solía una placa Arduino Nano redujo el costo. Por supuesto tu Arduino Uno también funciona bien. También se puede utilizar un Arduino mini Pro que más barato que el nano. Como ahora no tengo un módulo FTDI para programar la mini Junta elegir la Junta Directiva de nano.
Antes de ir a hacer el módulo transmisor todo Revise el sensor de PIR y una diversión.
Conecte el sensor de PIR
Pin PIR Pines de Arduino
VCC---> 5v
TOMA DE TIERRA. ... > GND
Hacia fuera... > D2

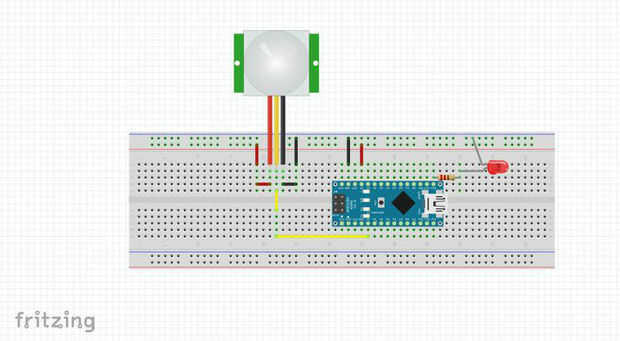

También puede consultar el esquema de fritzing.
Antes de cargar el código de la Junta correcta y el puerto serie en el IDE de Arduino. Luego subo el bosquejo dado abajo.
En la parte de software os adjunto las fotos para el establecimiento de la Junta y puerto serie. A comprobarlo.

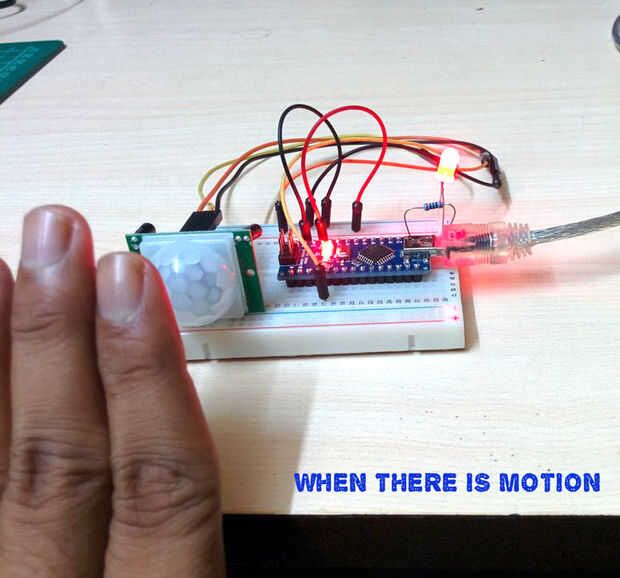

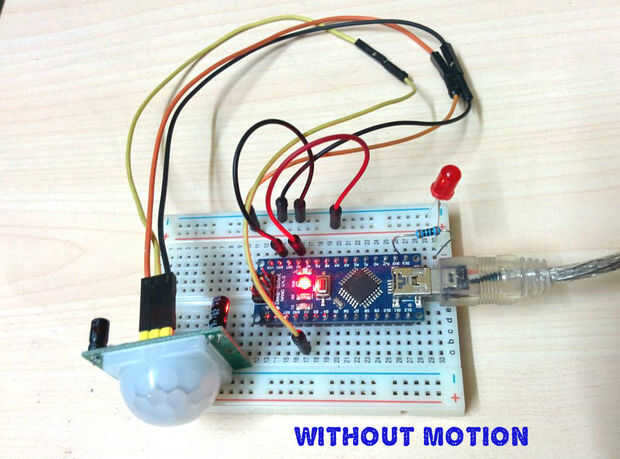

Cuando hay movimiento frente al sensor, el LED se iluminará. También puede ver el mensaje abriendo el monitor serie.
