Paso 7: Hacer que el módulo transmisor

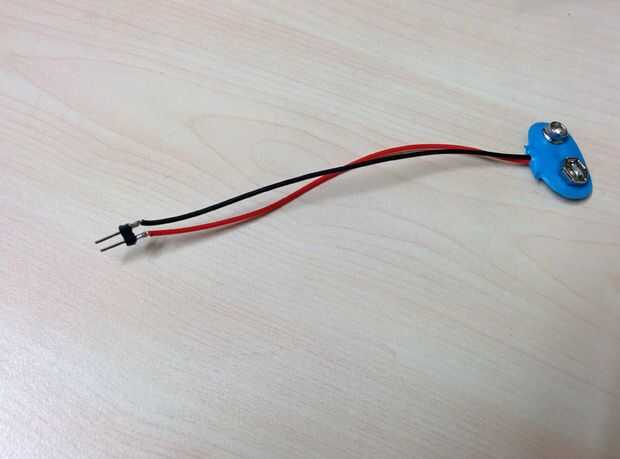

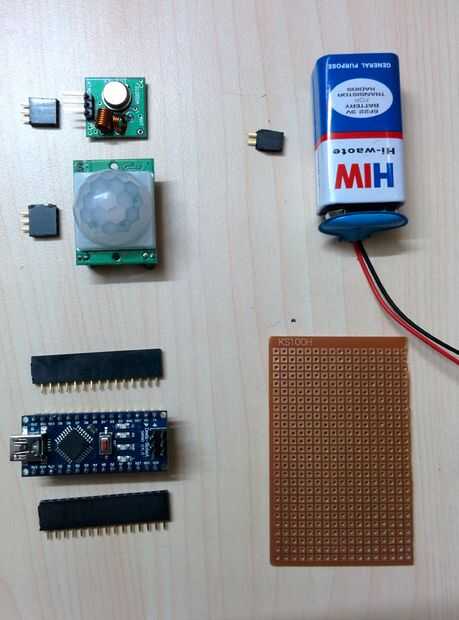

Cortar conectores header para arduino nano (15 pins 2nos), sensor PIR (3 pines), transmisor del RF (3 pines) y energía (2 pernos). Utilicé unas tijeras para cortar la cabecera.

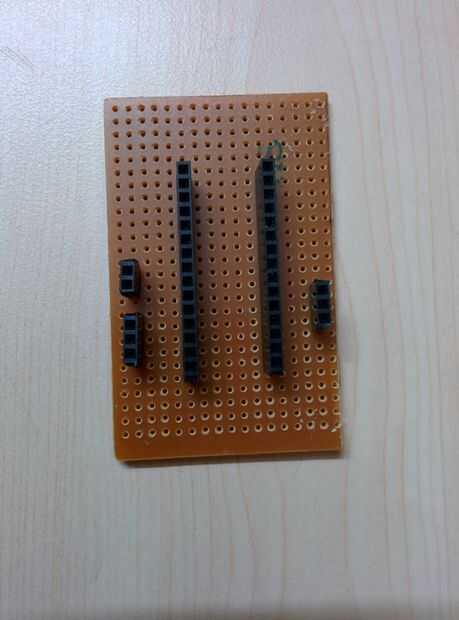

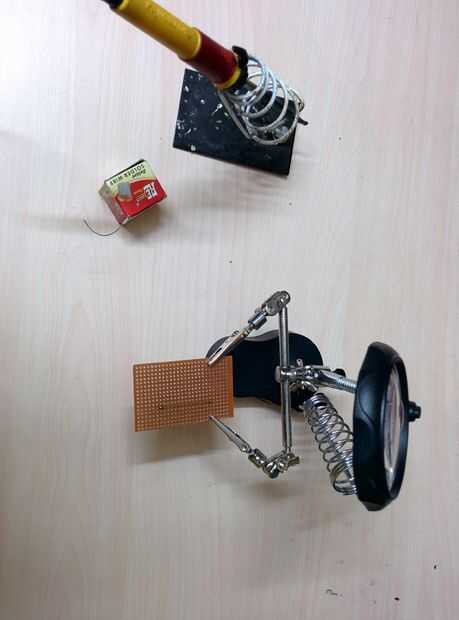

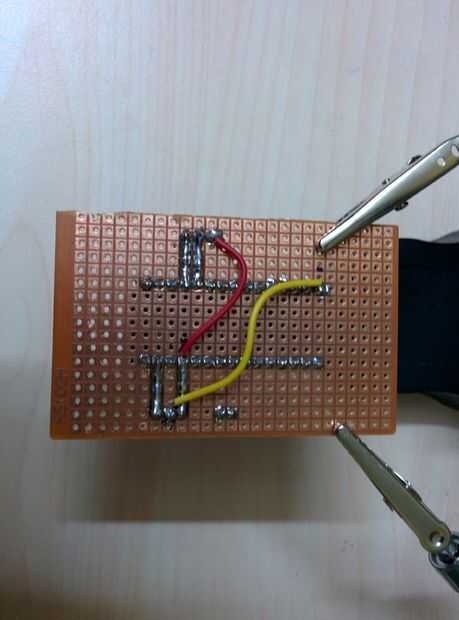

La cabecera según el esquema de la soldadura.
Coloque la placa de arduino nano sobre el encabezado y conecte los cables de puente a PIR sensor y transmisor de RF.
Preparar el recinto

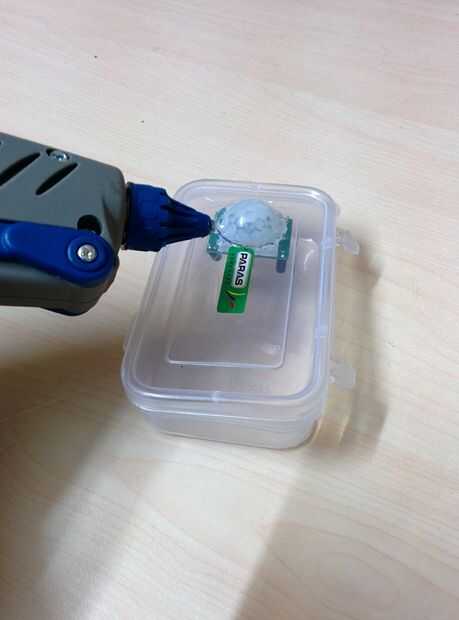

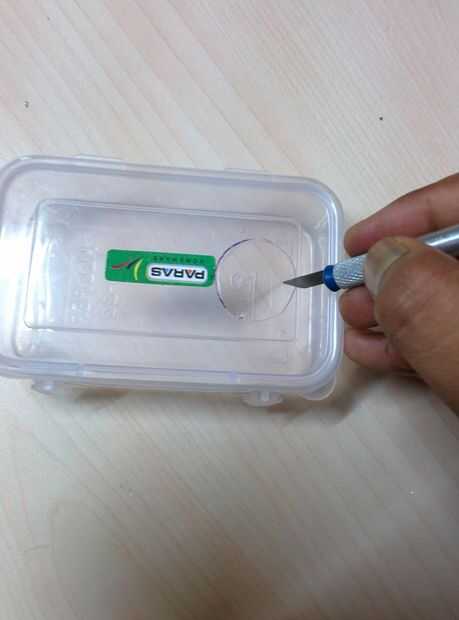

Hacer un agujero circular en el recinto para insertar el sensor de PIR.
Pegamento para el entorno de tal manera que va a arreglar perfectamente.
Hacer un agujero rectangular para insertar el interruptor de encendido y encolarla.

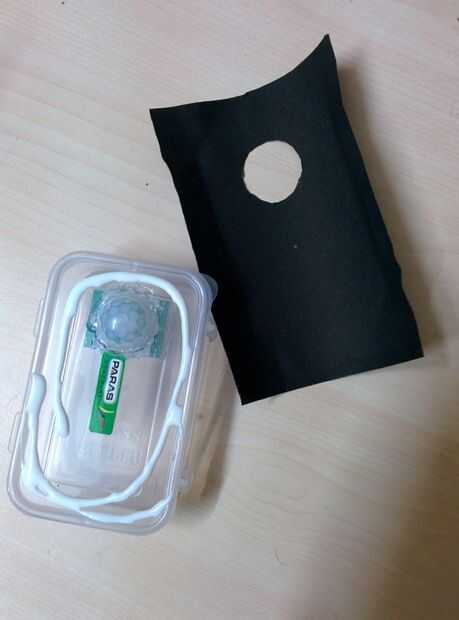

Envolver un papel de color (negro) en la superficie frontal del recinto. Hice esto para ocultar todo dentro de la caja.

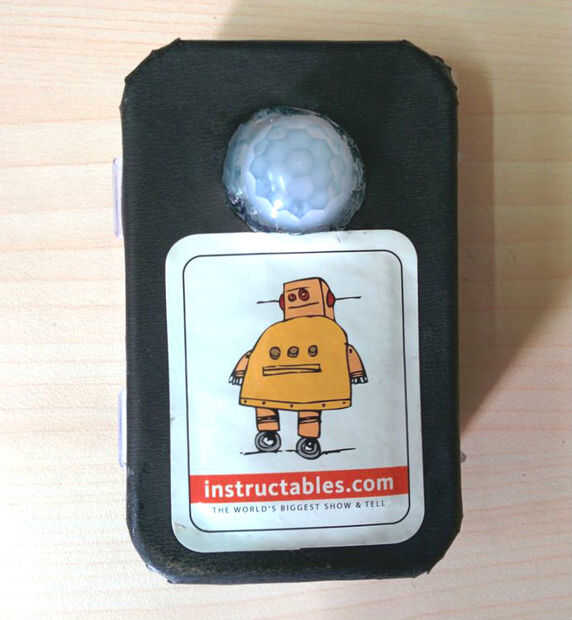

También da una mejor imagen al dispositivo.

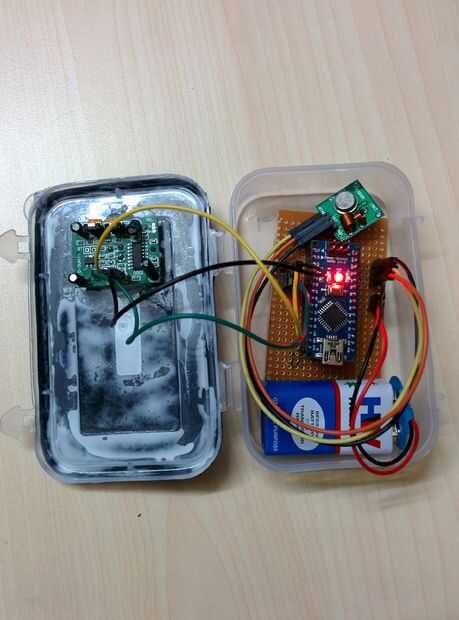

Coloque todo dentro de

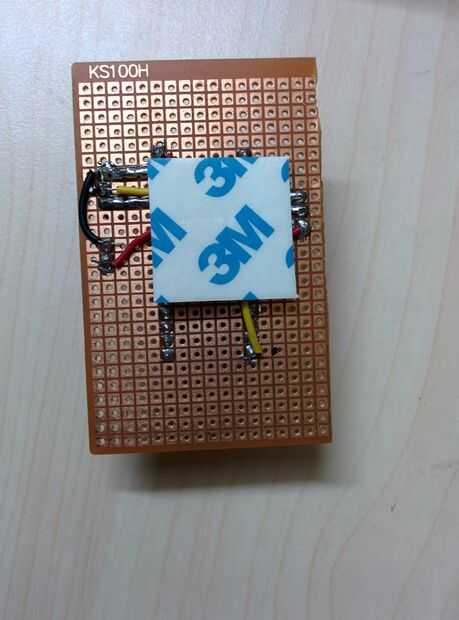

Usé scotch pad de montaje para fijar la placa perforada y batería dentro de la caja.
Encienda el interruptor para comprobar el poder.
