Paso 2: Control guante
Arduino con ATMEGA 328
XBEE con escudo
5 sensores de flexión
Guante
9V
Gancho encima del alambre
Personalizada PCB fabricación de herramientas
(5) 10 resistores de k
1. la energía de los Arduinos para asegurarse de que funcionan correctamente.
2. Monte los escudos de radio Xbee.
3. Conecte los escudos de Xbee para Arduino colocando encima del Arduino.
4. Conecte el Xbee a los escudos y conectarlos via USB.
5. tomar el chip ATMEGA328 de Arduino hay una relación directa entre el ordenador y la radio Xbee.
6. configurar en XCTU (configuración funcionará por defecto).
7. desde aquí construí mi propio PCB (no voy a tocar en cómo hacerlo, hay otro tutorial muy bueno por ahí) he utilizado la hoja de datos de los sensores de este sitio, este es también donde obtuve estos sensores:
http://www.Sparkfun.com/products/8606

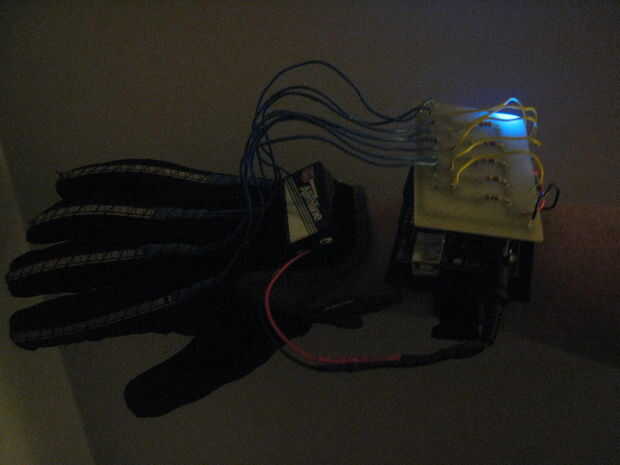

8 desde aquí puse todos los consejos juntos y probado para ver si todo funcionaba (encendido).

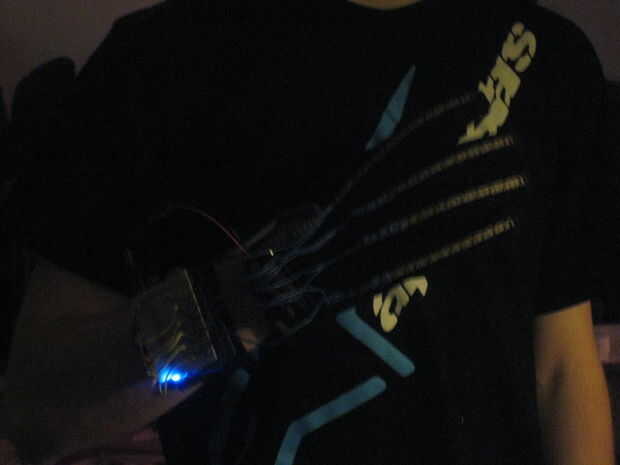

9. cosí los sensores de flexión sobre el guante de meter un agujero en la parte superior y ejecutando la cuerda sobre y debajo del sensor para que pueda todavía libremente.
10. construí la banda de brazo con algunos elásticamente y algunos fuerte doble cara cinta.
