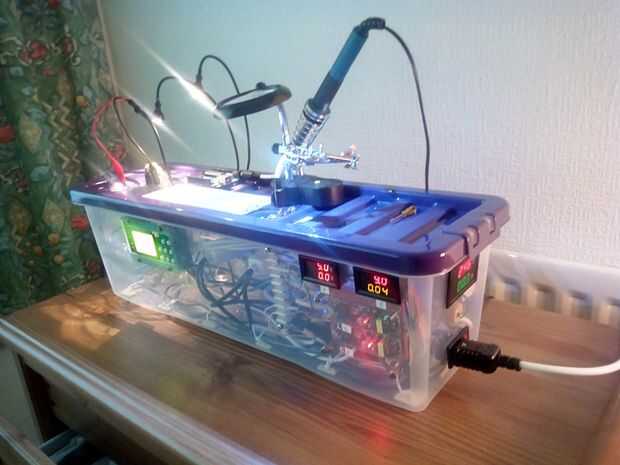

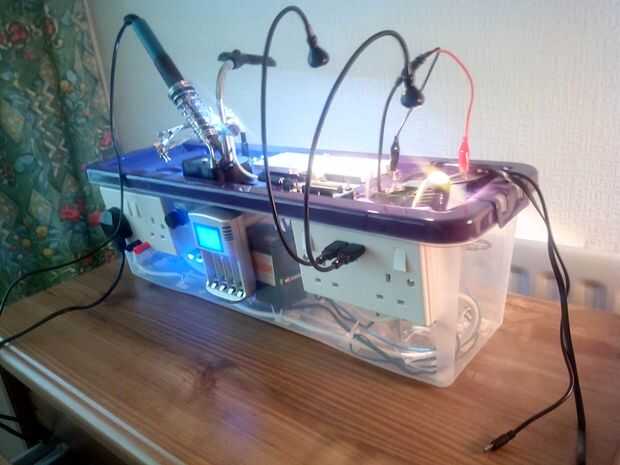

La idea de construir un banco de trabajo fue apareciendo en mi mente después de inicio de prototipos dentro de la "playground de Arduino" y me encontré rodeado de un montón de cables y material eléctrico, caídas de la mesa o desconectar. La intención era sólo poner algo de orden en el desorden. Me imaginaba un conjunto reuniendo a herramientas, aparatos de medición y alimentación unidades, todas para estar al lado de prototipos. Puede ver el resultado en las fotos adjuntas.

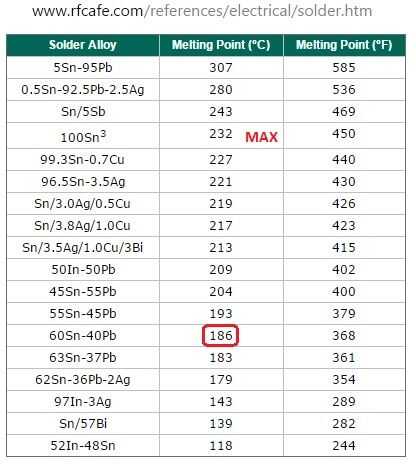

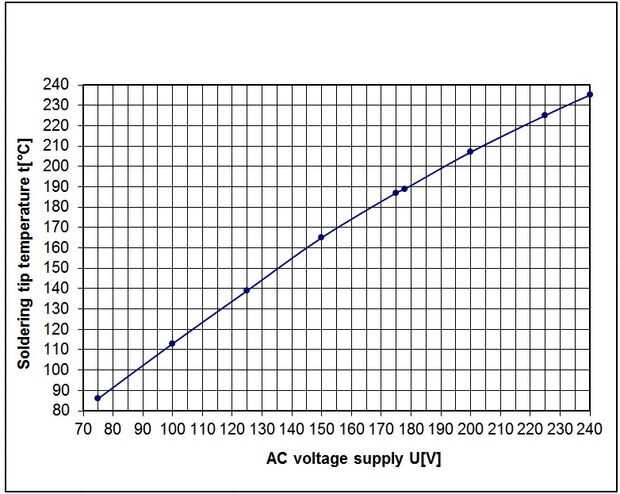

También estaba deseoso de tener un soldador de temperatura controlada. Para ello, utilicé un atenuador para reducir la tensión de AC y un termómetro infrarrojo, para leer la temperatura de la punta. También he modificado la base soldadura por conectarlo al hub USB montaje interior.

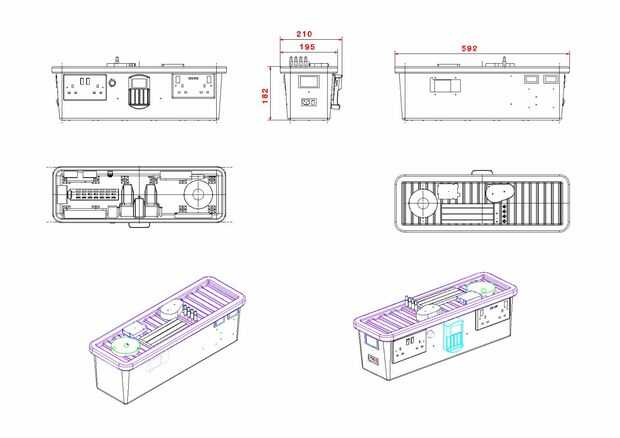

Tener una idea de lo que quiero obtener, junté todo lo que ya tenía en mi cajón y me trajo el resto de tiendas virtuales. Queriendo sin duda que todos los dispositivos son montaje interior, prefirió hacer un modelo 3D de toda la Asamblea. Este modelo tiene no la intención de reproducir exactamente la realidad, sino para traer la información necesaria sobre la funcionalidad, espacio de montaje (ONU), espacios libres y dimensiones de montaje. No recomiendo hacer uso de todo el modelo como es. Puede utilizar ciertas áreas aunque. Cada vez que verifique esas dimensiones porque a veces los productos son modificados por los fabricantes. Pero sobre todo, utilizar el método, porque minimiza los riesgos. Preste atención a todas las cuestiones de seguridad (polaridades, de puesta a tierra, sección cables, enchufes e interruptores conectar capacidades, caliente las áreas) y el éxito está garantizado.

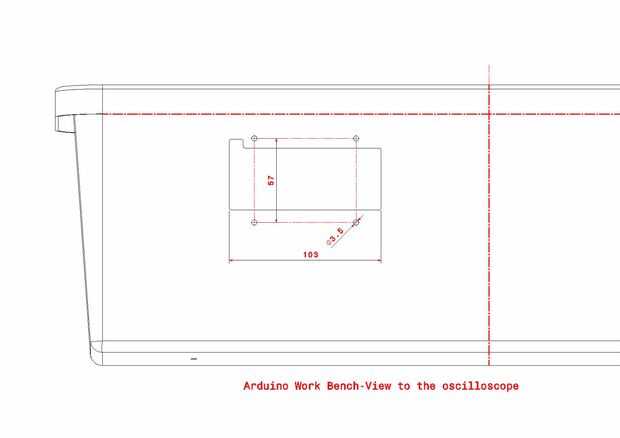

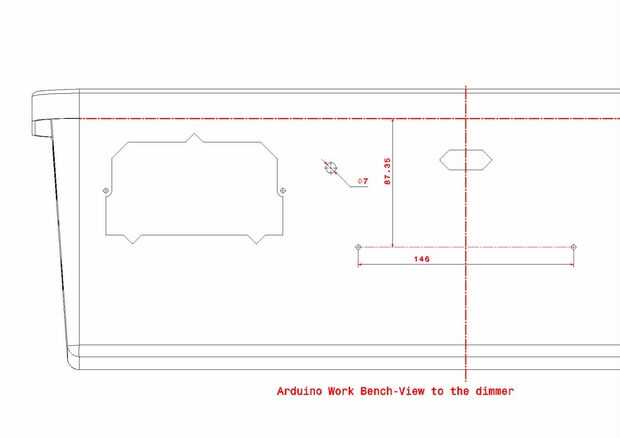

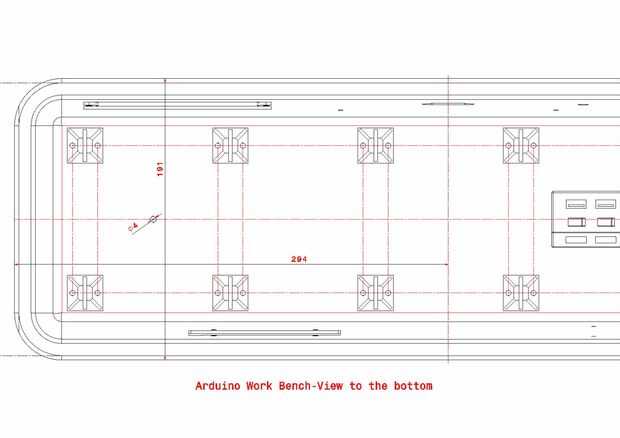

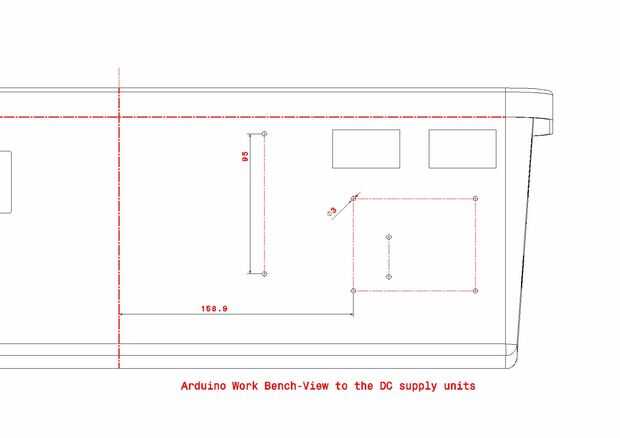

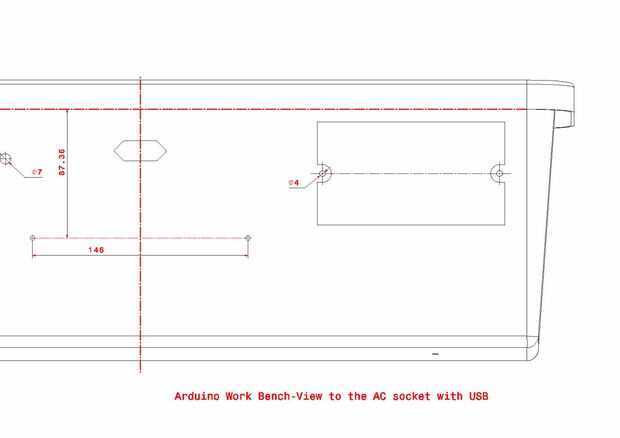

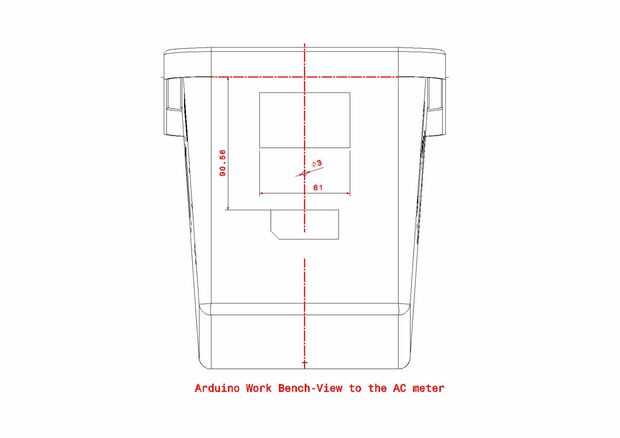

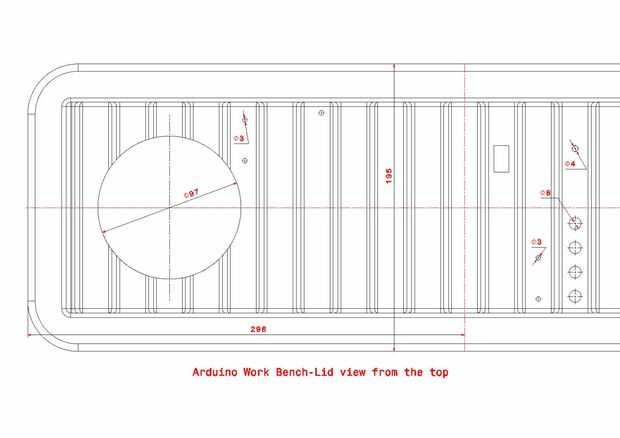

Cuando se llega a la etapa de dibujos, preste atención a estas cuestiones en todas las vistas:
-como recordatorio, agregue el valor del diámetro a cualquier agujeros redondos.
-Añadir una dimensión horizontal y una vertical para poder verificar la escala de 1:1 de la impresión.
-destacar la posición del plano medio vertical de la caja y el límite superior de su cuello. Después de la impresión usted corte el punto de vista con tijeras y pegado en el interior de la caja con cinta adhesiva. Como referencias se tienen sólo estas dos líneas. Con un bolígrafo de gel, marca estos planos en el lado interior de la caja, en cada cara lateral y en la parte inferior.
Una vez que usted fija una vista en el interior de la caja, utilice un objeto punta:
-el centro de todos los agujeros disponibles
-con una regla, rayar líneas rectas todos del contornos del dibujo a la pared de la caja. Operación muy difícil! Trate de ser lo más preciso posible.
En primer lugar, hacer los agujeros redondos con el taladro adecuado. Fácilmente puede agrandar un agujero de ø2mm de ø5mm. Evitar hacer esta operación de ø2mm ø2.5mm. Para cortar los contornos rectangulares, utilizar un taladro de ø3 - 4mm para hacer un montón de agujeros de lado a lado en el interior del contorno. El cortador se utiliza para alisar los bordes. No recomiendo para cortar los contornos rectangulares con el soldador ya que será muy difícil enderezar los bordes resultantes de derretido y templados (lo hice con mi primera caja y roto!).
Se trata de la "tecnología" que solía preparar la caja. Estoy seguro de que puede ser mejorado.
Después de esta fase, instalar todo dentro haciendo ajustes de corte pequeño.
Al final, hacer el cableado. Utilizar en todas partes termoaislantes retráctil. Cuando lo hice, me propuse a no ser electrocutado yo pegar mi mano dentro mientras que funciona la caja.
Si se decide a construir usted mismo tal Banco de trabajo, lo más importante es saber lo que quieres y en segundo lugar, saber donde se encuentra. Por lo tanto, buscar tiendas virtuales (no) disponibles y elegir sabiamente el volumen de la caja. Inspírate en la lista que os adjunto. Conseguir que poco a poco.
Sé que no soy un contador de historias buenas. Si tienes preguntas, sienta libre de preguntarme!
¡Buena suerte!
