Arduino y 7 segmentos LED pantalla decodificador (2 / 2 paso)

Paso 2: Añadir arduino

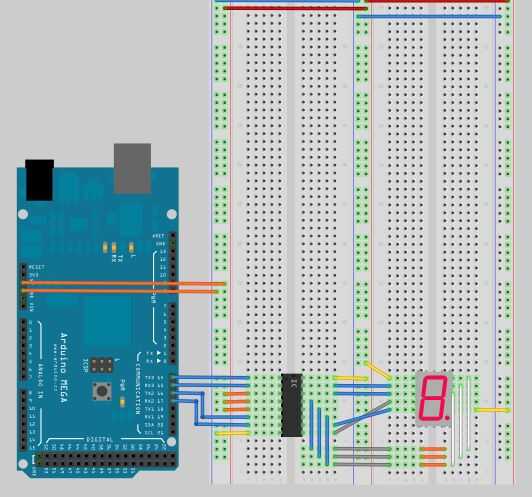

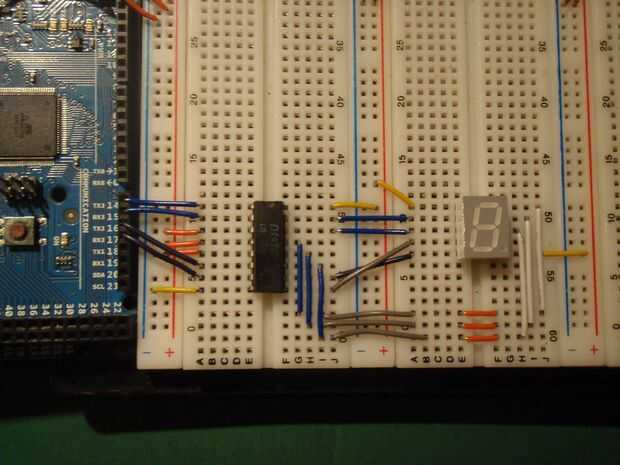

Ahora conectar cuatro pines de arduino en entradas ABCD del decodificador. Como triste antes lógica 0 es en entrada, whem isn, t conectado a la tierra. En arduino es decir, que se encuentra la lógica 1(HIGH) en la salida de arduino. Si desea establecer lógica 1 en la entrada del decodificador, necesita establecer 0(LOW) en la salida de arduino. (la foto fue hecha en Fritzing)
El código se parece a esto:

int entradas [4] = {17,14,15,16}; A, B, C, entradas D
byte BCD [16] [4] = {{0,0,0,0},
{1,0,0,0},
{0,1,0,0},
{1,1,0,0},
{0,0,1,0},
{1,0,1,0},
{0,1,1,0},
{1,1,1,0},
{0,0,0,1},
{1,0,0,1},
{0,1,0,1},
{1,1,0,1},
{0,0,1,1},
{1,0,1,1},
{0,1,1,1},
{1,1,1,1}}; Código BCD

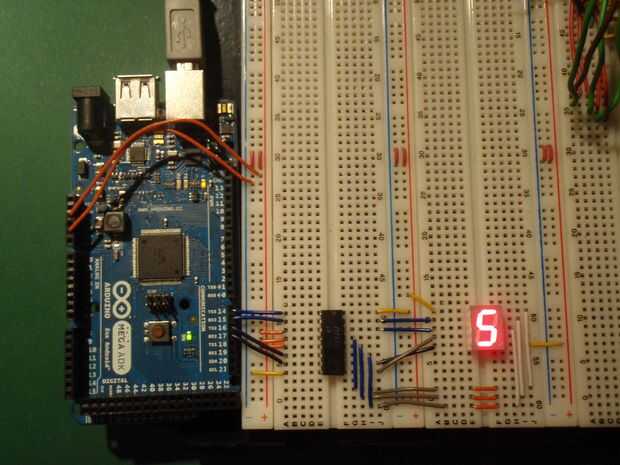

int cantidad = 5; que el número en código BCD desea enviar

void setup() {}
para (int a = 0; < 4; a ++) {}
pinMode (entradas [a], salida);} conjunto de salidas
}

void loop() {}

para (int c = 0; c < 4; c ++) {}
digitalWrite (entradas [c], BCD[number][c]);
}

}
