Paso 4: Conexión de circuito de Arduino y Android Control cerradura de puerta

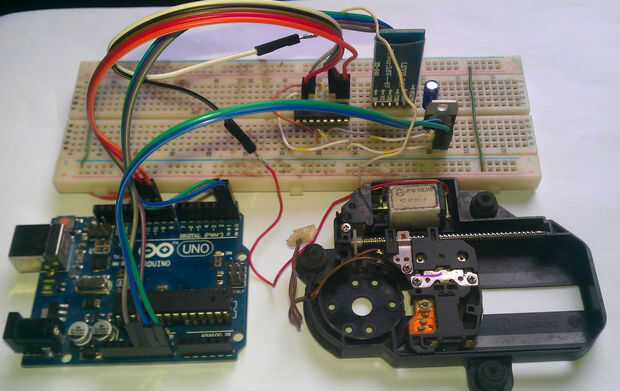

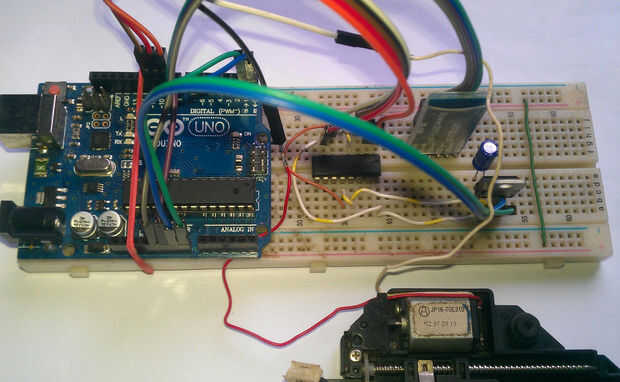

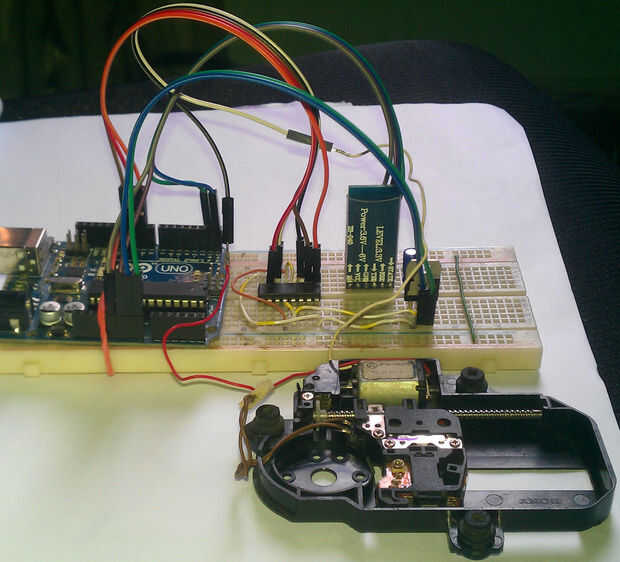

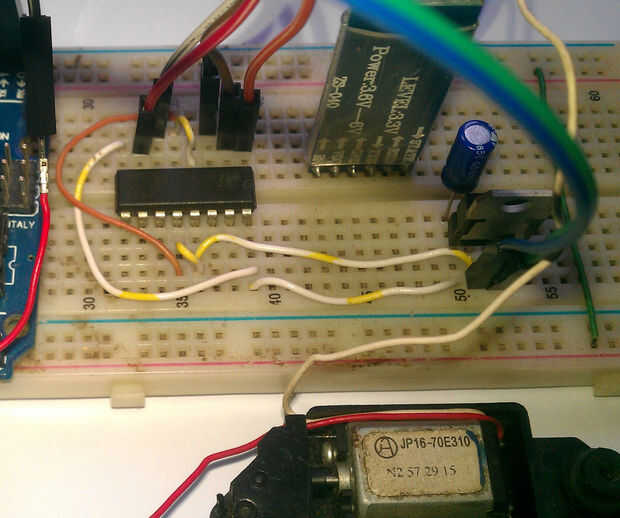

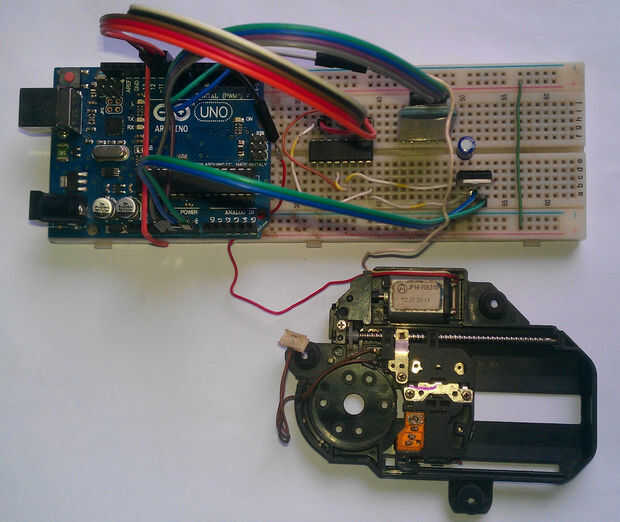

Conexión del circuito de la cerradura de puerta inteligente no es tan complejo. Habilitar, IN1 y IN2 del motor controlador IC está conectado al pin de arduino, 9, 10 y 11. Out1 y Out2 del conductor del motor está conectado con el motor de la C.C. del mecanismo de movimiento del arrendatario. L293D tiene dos voltaje de entrada, uno para IC sí mismo y otra para el voltaje del motor. He conectado 5V a ambos polos, el motor funciona bien en 5V. Este conductor tiene 4 pines de tierra, y todos están conectados a tierra. Disipador de calor no es necesario aquí. Aquí se utiliza un regulador de 5V IC (LM7805) y su entrada está conectada a la salida de un adaptador de CA. 7.5V a 12V que AC DC adaptador funciona bien. La salida del adaptador es directamente conectada al arduino VIN pin porque placa arduino tiene un regulador de voltaje interno.

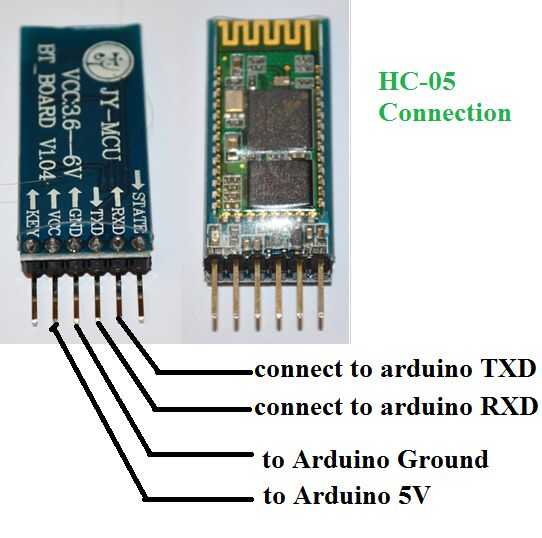

Pin de TX de HC-05 está conectado a pin RX del arduino, y pin RX de HC-05 está conectado al pin TX del arduino. Esto puede ser un poco confuso pero el hecho es que, los datos transmitidos por HC-05 se recibieron por arduino (HC-05 TX a RX del arduino), y los datos transmitidos de arduino es recibidos por HC-05 (arduino TX al RX HC-05).

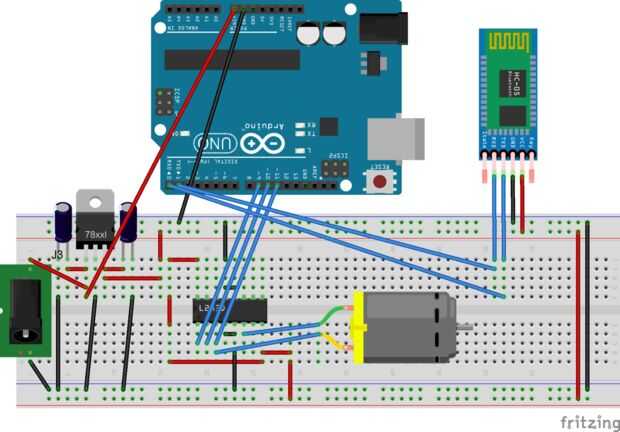

El diagrama del circuito fuente de Proteus, diagrama de conexiones del protoboard, bosquejo de Fritzing que todos se cargan aquí.
