Paso 1: Conectar el CueCat con Arduino
No hay ninguna ruta continua entre los 2 puertos (excepto energía y GND) como una prueba de MULTIMETRO y continuidad confirmada. Utilizando el puerto femenino como una manera de acceder a la señal de cuecat no funcionaba.
Conectores hembra PS2 son difíciles de encontrar en estos días, así que corte el conector hembra del cuecat y utiliza para romper los cables...

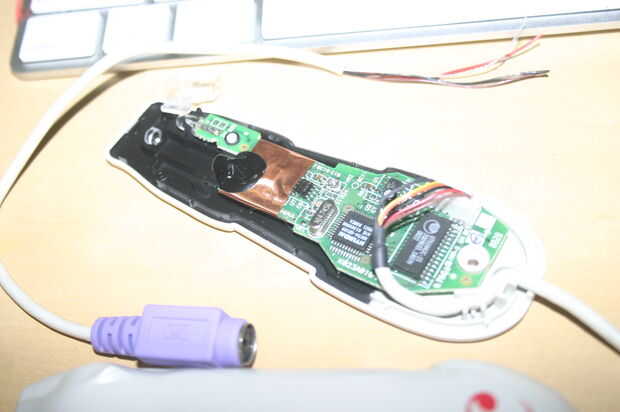

El cable de gato del Cue dispone de 6 conductores, marcados en el tablero como 1-6
1. Brown (+ 5V)
2. rojo (conector hembra de datos)
3. negro (conector hembra de reloj)
4. naranja (conector macho de datos)
5. amarillo (conector macho de reloj)
6. negro - Cable es más grueso que el otro negro (masa)

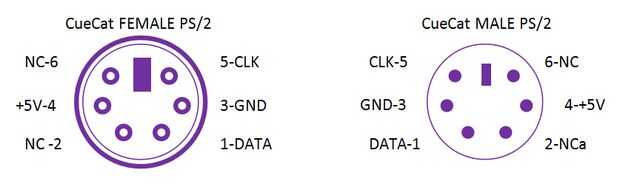

Al corte, adaptador hembra, tiene las siguientes que se asignarán para el conector dentro el Cuecat como sigue
1. Brown (+ 5V)
2. rojo (conector hembra de datos) a Orange(pin4)
3. negro (conector hembra de reloj) a amarillo (pin5)
4. alambre (GND)

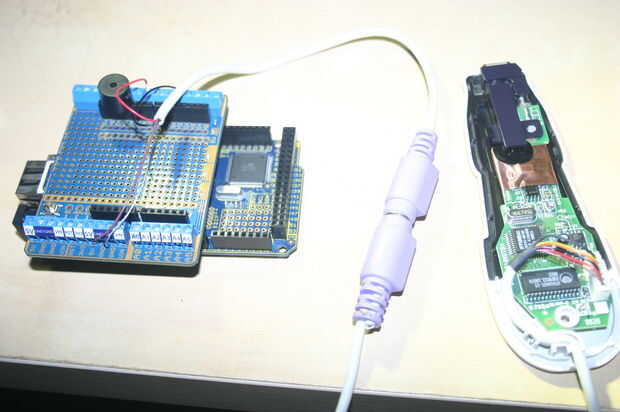

Estañado los alambres con fundente y soldadura para hacerlas un poco más durable y conectado a un terminal shield en el Arduino.
