Arduino y el módulo de VFD Noritake 24 x 6 (pantalla fluorescente de vacío) (3 / 9 paso)

Paso 3: Paso 1 de enganche del módulo VFD hasta Arduino

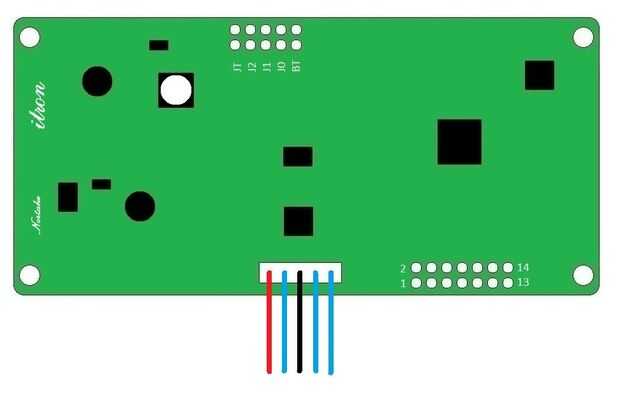

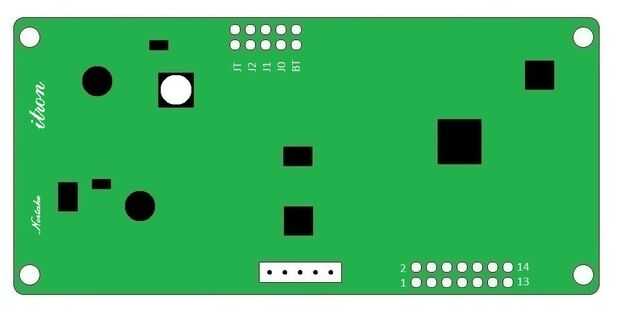

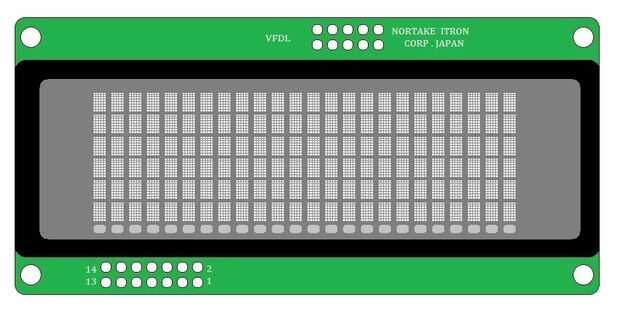

El bloque de 10 pines en la parte superior central se utiliza para la configuración, y el bloque de puentes de 14 pines en la parte inferior derecha se utiliza sólo para el modo paralelo.

El VFD viene preconfigurado para operar en modo serial asincrónico a 38400 baudios. No es necesario utilizar una UART para hablar con el VFD; bastarán cualquier pines GPIO. Se necesita un mínimo de 2 pines, por el pecado (entrada) y SBUSY (salida). Un tercer pin GPIO puede conectarse a RESET (entrada).

La velocidad de escritura de este VFD es muy rápida. Ejecutando en modo serial asincrónico en un Arduino UNO a 38400 baudios, pude salida 120 caracteres en una mera fracción de segundo.

Para esto he utilizado el puente serial que viene con el módulo de VFD de 24 x 6.
