Arduino y el módulo de VFD Noritake 24 x 6 (pantalla fluorescente de vacío) (7 / 9 paso)

Paso 7: Hola

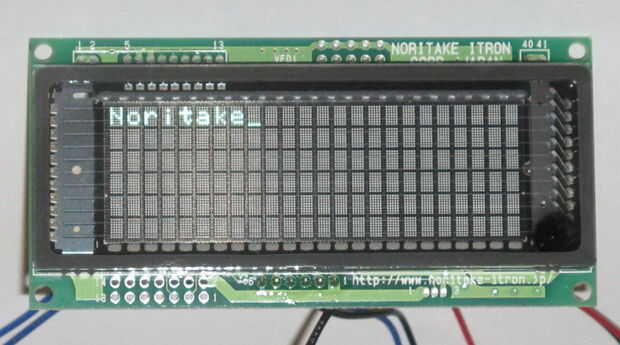

Si usted ajusta el código justo esto es lo que verá cuando subes el bosquejo.

Asegúrese de los siguientes encabezados en su bosquejo:

#include < CUY_Interface.h >
#include < CUY_Serial_Async.h >
#include < Noritake_VFD_CUY.h >

Dos clases deben ser instanciada:

Interfaz de CUY_Serial_Async (38400,2, 3, 4); PECADO, OCUPADO, RESTABLECER

Noritake_VFD_CUY vfd;

Aquí es qué inicialización:

void setup() {}
Delay(500);          esperar para el dispositivo de poder
VFD.Begin (24, 6);    módulo de 24 x 6 caracteres
VFD.interface(interface); seleccionar qué interfaz de uso
vfd.isModelClass(Y100);
VFD. CUY_init();      inicializar el módulo de
}

Tenga en cuenta que Noritake decidió implementar compatibilidad parcial con la librería LiquidCrystal.  Tan mientras que es compatible con vfd.print(s), vfd.setCursor(x,y) no es; uno tiene que llamar en su lugar vfd. CUY_setCursor(x,y). Los métodos de la clase de Noritake_VFD_CUY se declaran en Noritake_VFD_CUY.h. Noritake incluye unos bocetos de la muestra, que se pueden acceder desde menú de Arduino mediante archivo -> ejemplos -> CUY.
