Arduino y HC-05: Asistente de menú Serial (2 / 6 paso)

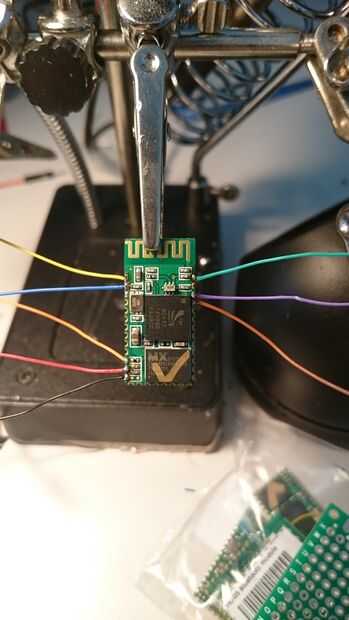

Paso 2: El HC-05 módulo:

De hecho, el manual de referencia que utiliza es un módulo con el número de productos diferentes, pero de hecho es el mismo módulo como el HC-05, (me pareció bien escrito y con gráficos agradables). El nombre del módulo es EGBT-045MS, y usted puede encontrar el manual aquí.

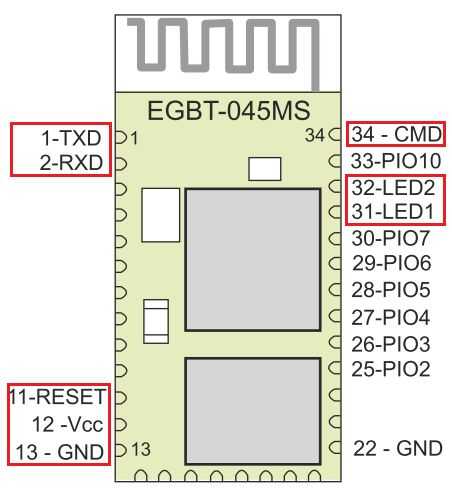

En particular, estamos interesados en los siguientes 8 pines:

  1. pernos 1, 2 : TX, RX: los pasadores de enviar y recibir para ser conectado a la serie (o serial software) pines de Arduino.
  2. pernos de 12,13 : Vcc, GND: al encender el módulo.
  3. pernos de 31,32 : indicación LEDs, cin particular un "estado" y un "conectado en modo de datos"
  4. PIN 11 : pin de Reset, para desbloquear el módulo para cambiar el modo de funcionamiento (en / datos)
  5. pin 34 : pin de modo comando, utilizado para activar/desactivar modo de AT(command).
