Paso 3: conexiones:
Para conectar con host 5v, necesitará usar divisores del voltaje (par de resistencias) en el pin RX HC-05, no necesariamente en la Vcc es 5v tolerante (esto es lo que dice el manual al menos).
Ahora, para ser honesto, hice las conexiones de un 3.3v Arduino mini pro, pero luego usé un 5v Arduino Nano, y lo hice no seguir la guía agregando resistencias a la línea de RX. Pero adivina qué, se está trabajando perfectamente, así que a mantener tal ;)

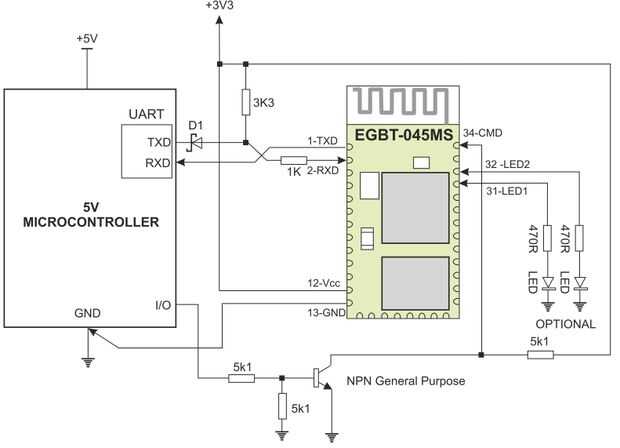

Nota: No estoy diciendo trabajará con usted o que es correcto esta manera, creo que es sólo por casualidad que trabajó conmigo. Siga el diagrama de cableado para la conexión correcta.

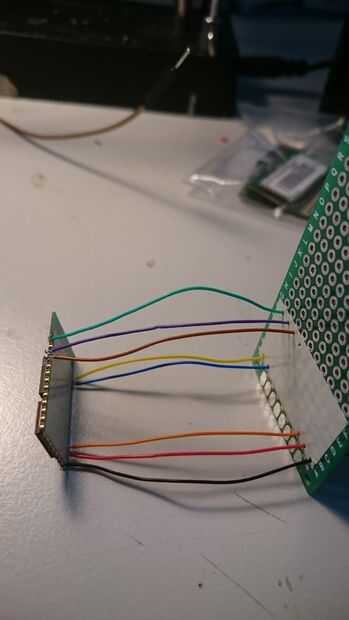

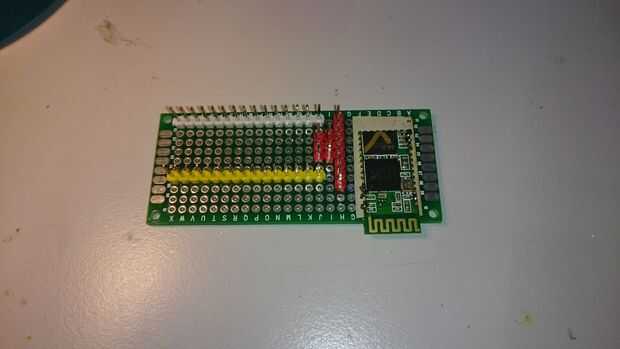

Ahora, coloque correctamente el HC-05 en su proto-board (preste atención, el HC-05 es espaciado de 1,5 mm, mientras que la placa es 2,45 mm distancia. Así, los agujeros no están alineados, pero con pocos cables adyacentes se puede gestionar pasar a través de)

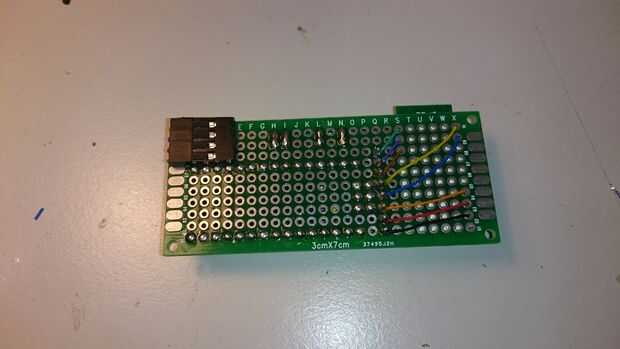

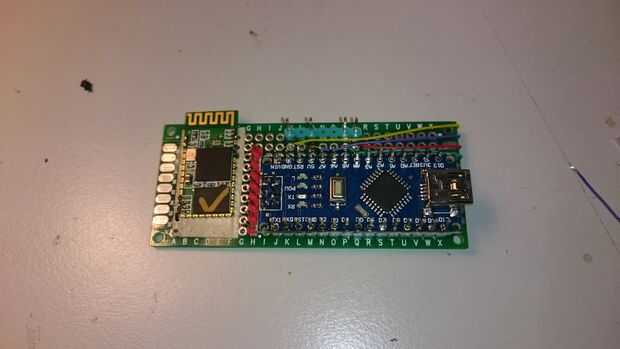

A continuación, colocar los encabezados para el Arduino Nano y los pernos de la HC-05, dos resistencias para los LEDs, los LED ellos mismos (conectado a la tierra desde el otro extremo) y también he puesto una conexión para display I2C (será añadido y en un futuro próximo, explicó en otro instructivo.)
Nota: No alambre alambre el HC-05 las conexiones a los pines de Arduino particular, estoy haciendo esto a través de cables de puente por ahora mantener modular con otros componentes si.
